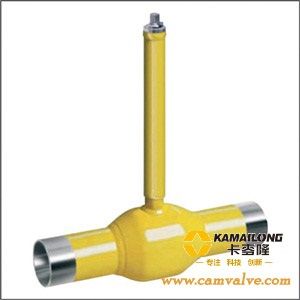

短体型埋地式热力球阀

价格：2800元/件 产地：温州永嘉县瓯北镇 品牌：卡麦隆 型号：Q367F 规格：DN300 温州卡麦隆阀门科技有限公司 在线咨询

详情介绍更新时间：2014/12/29 15:44:11

公称压力： PN10-PN25
适用温度： -29℃-200℃
操作方式： 手柄、齿轮、电动、气动。
使用范围： 天然气管线供热管网、发电厂、石油管线等工业管线领域。
使用介质： 水、气、油等无腐蚀性介质。
阀体：碳钢ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不锈钢304或316(根据要求选择)
球体：不锈钢304或316级别
阀座：金属阀座带有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等

　　　　　　　　　　　　　　　　　　　　　　　　　　 主要连接尺寸　　　　　　　　　　　　　 单位：mm
SIZE
D
D1
D2
D3
H
6K1
6K2
L
Dn25
20
33.7
48.3
33.7
2.6
350
19
1500
DN32
25
42.4
60.3
33.7
2.6
350
19
1500
DN40
32
48.3
76.1
33.7
2.6
350
19
1500
DN50
40
60.3
88.9
33.7
2.9
350
19
1500
DN65
50
76.1
114.3
33.7
2.9
350
19
1500
DN80
65
88.9
139.7
33.7
3.2
350
19
1500
DN100
80
114.3
168.3
42.4
3.6
350
19
1500
DN125
100
139.7
177.8
42.4
4.0
350
27
1500
DN150
125
168.3
219.1
42.4
4.5
350
27
1500
DN200
150
219.1
273.0
76.1
4.5
350
50
1500
DN250
200
273.0
355.6
88.9
5.0
350
50
1500
DN300
250
323.0
457.0
88.9
5.6
350
50
1800


设计与制造规范
基本设计规范
API 6D、ASME B 16.34　　　
材质
碳钢（A105）系列、奥氏体不锈钢系列、低温钢（LF9/LF2）系列
压力温度等级
ASME B16.34、API 608　　　
结构长度
ASME B16.10、GB12221　　
对焊端形式
ASME B16.25、ASME B31.4/31.8
法兰形式与尺寸
ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
检验与试验
API 598、API 6D、GB13927　　
耐火试验
API 607、PAI 6FA
驱动方式　　　
手动、电动、气动、液动、气液联动（按客户要求）
