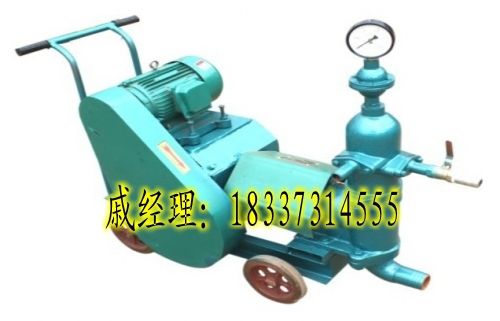

ZJB-3型活塞式注浆泵

价格：3400元/台 产地：河南 品牌：港建重工 型号：zjb-3 规格：1200 河南港建机械设备有限公司 在线咨询

详情介绍更新时间：2014/4/1 14:18:29

为当今国内外*理想、*实用的一种效能水泥注浆泵，主要用途：
　1、在建筑工程中，用于垂直及水平输送灰浆，可用于内外墙及顶棚的喷灰抹面工作；
　2、在冶金钢铁部门中，用于维修高炉及其他设备；
　3、在国防工程、人防工程及矿山、坑道施工中用于灌浆；
　4、在化工部门中用于输送浆状原料（色浆、涂料）、磁性材料和其他介质；
　5、在农田水利工程中，用于加固大坝。沙地打井用于加固井壁等。
6、在铁路建设中，用于桥梁、涵洞的灌浆加固。
7、预应力构件工程用于灰浆注入扩张等。
8、在火力发电厂用于输送粉煤灰灰浆。
9、在公路路面维护中，用于水泥砼路面板底脱空压浆。
注：本机可根据用户要求，选装电器部分和安全装置
主要技术参数
1.灰浆输送量:　　　　　　3立方/小时　　　　　
2.垂直输送高度：　　　　 40米
3.水平输送距离：　　　　 150米
4.额定工作压力：　　　　 1.5Mpa
5.电动机容量：　　　　　 4千瓦
6.电动机转速：　　　　　 1440转/分
7.往复次数：　　　　　　 150次/分
8.排浆口胶管内径：　　　 38毫米（1.5寸）
9.进浆口胶管内径：　　　 51毫米（2寸）
10.整机重量：　　　　　　200公斤
11.外形尺寸：（长*宽*高） 1033*474*940毫米
吸浆管内径（mm）:64　　　输送管内径（mm）:32
垂直输送距离（m）:40　　 水平输送距离（m）:200
电机功率(kw)　4　　　　 整机重量（kg） 250
浆液粒径（mm）　<3　　　外形尺寸（mm）　1300*500*900

工作原理
灰浆泵由传动部分和泵缸组成，装在底架1上，由三角皮带轮2及一对齿轮3将回转运动传送至曲轴4、连杆5、十字头6、使活塞7产生往复运动，从而使浆液由吸入阀8及泵缸9、排出阀10压送至空气室11、后由出浆管道压出，在空气室旁还装有泄浆阀12，以调节工作压力高低和输浆量大小，空气室上部装有油保护装置及压力表14，齿轮箱15中装有润滑机油，齿轮旋转飞溅润滑其他运动部件，箱体后部的油窗用以检查油位和机油的清洁度。
