横向型波纹补偿器

价格：120元/台 产地：廊坊天大 品牌：天大 型号：TDHL1.6-500** 规格：DN400 廊坊天大波纹管有限公司 在线咨询

详情介绍更新时间：2014/3/31 13:09:25

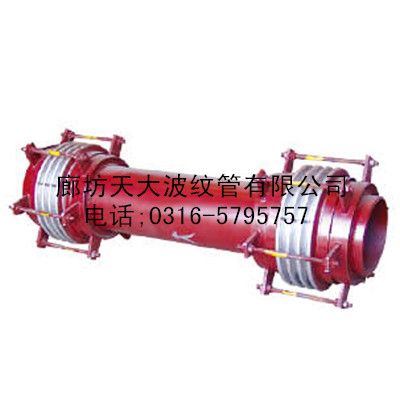

1.　 （1）横向大拉杆的结构：横向大拉杆波纹管膨胀节是由中间管连接的两个几何参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。适用于L型和Ｚ型管系。由于拉杆能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此膨胀节两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。

采用高美国EJMA标准优化设计，具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。已为国内外多家大型水泥厂、钢厂、电厂、化工厂等重点行业企业配套，产品质量稳定可靠。　
公称通径：DN100-DN3000（mm）
设计压力：0.1～2.5 （Mpa）
设计温度：-20℃～950℃
连接方式：法兰/ 焊接
执行标准：GB/T12777-2008
材　　质：SUS304, SUS321 ,SUS316L　
（2)特点：横向大拉杆波纹管膨胀节由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，主要吸收横向位移，也可用于补偿轴向、横向、角向以及由这三种形式合成的任意方向的位移。*使用将复式拉杆型膨胀节安装在呈90°的Z形管道的中间短管臂内以补偿两端长管线轴向位移。
　　　 一端和另外一端纵轴垂直方向上的相对位移。单式波纹管可以有横向位移，但是位移量是很小的。一个很好的解决方法是如图2采取复式波纹管。结果是横向位移补偿量增大并且作用力减小。
（3) 应用范围：横向大拉杆波纹管膨胀节主要用于”L”型和”Z”型管系。(管道膨胀节,金属波纹管膨胀节)可以补偿弯曲管段的横向移位和角位移。大拉杆补偿器又叫大拉杆管道膨胀节,大拉杆金属波纹管膨胀节。
2、用途：
　　　 具有补偿量大、刚性浊、无介质压力推力、安全、无泄漏、造价低等优点，近年来在供热管网中广泛应用。
3、结构及工作原理：
　　　是由两个相同的波纹管及端管、端板和拉杆组成的挠性部件，通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。4根长拉杆能承受内压推力和其它附加外力的作用，拉杆两端的螺栓出厂前已调好间距，安装前大拉杆是松动的，在补偿器工作变形后，大拉杆可以起到限制变形量保护波纹管的作用。
4、特点及优势：
　　　（1）补偿量大，无内压推力，对支架推力小。
　　　（2）安全无泄露，正确冷紧。
　　　（3）造价低。
5、适用范围：
　　　（1）适用于蒸汽、热水及各种无腐蚀性的介质，通常可选用的管径从50-2500mm等。
　　　（2）*适合用于架空管道，由于其横向变形的特点，必须安装在管道中的L和Z型部位，通常有水平安装和垂直安装两种方式。水平安装的优点是不影响疏水自流，缺点是增加占地面积及征地费用。垂直安装由于占用空间与管道平面平行，所以通常不会增加占地面积，缺点是在管道翻高前必须加装疏水装置，以防水击，增加管道疏水量。
