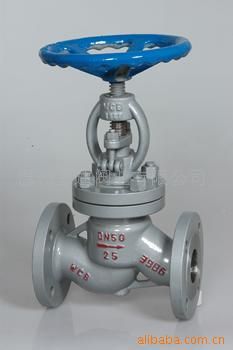

法兰节流阀L41H-16/25/40/64CPR

法兰节流阀L41H-16/25/40/64CPR
价格:250元/只
产地:上海
品牌:松南
型号:L41H-16/25/40/64CPR
规格:DN15-DN500
上海松南高中压阀门厂
在线咨询
详情介绍更新时间:2016/2/29 10:23:44
一、是指通过改变通道面积达到控制或调节介质流量与压力的阀门。节流阀在管路中主要作节流使用。*常见的节流阀是采用截止阀改变阀瓣形状后作节流用。但用改变截止阀或闸阀开启高度来作节流用是极不合适的,因为介质在节流状态下流速很高,必然会使密封面冲蚀磨损,失去切断密封作用。同样用节流阀作切断装置也是不合适的。
二、性能要求是:
流量调节范围大,流量一压差变化平滑;
内泄漏量小,若有外泄漏油口,外泄漏量也要小;
调节力矩小,动作灵敏。
三、应用范围:
按通道方式可分为直通式和角式两种;按启闭件的形状分,有针形、沟形和窗形三种。节流阀的阀瓣有多种形状,常见的有:
1. 钩形阀瓣,常用于深冷装置中的膨胀阀。
2. 窗形阀瓣,适用于口径较大的节流阀。
3. 塞形阀瓣,适用于中小口径节流阀,使用较普遍。
由于节流阀的流量不仅取决于节流口面积的大小,还与节流口前后的压差有关,阀的刚度小,故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。对于执行元件负载变化大及对速度稳定性要求高的节流调速系统,必须对节流阀进行压力补偿来保持节流阀前后压差不变,从而达到流量稳定。
四、结构特点:
1、构造较简单,便于制造和维修,成本低。
2、调节精度不高,不能作调节使用。
3、密封面易冲蚀,不能作切断介质用。
4、密封性较差。
五、标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
L41H节流阀主要外形尺寸:

公称压力
PN 公称通径
DN 主要连接尺寸 外形尺寸
  L D D1 D2 D6 b f f1 Z-φd H D0
1.6MPa 15 130 95 65 45 - 14 2 - 4-14 119 75
 20 150 105 75 55 - 14 2 - 4-14 120 75
 25 160 115 85 65 - 14 2 - 4-14 126 75
 32 180 135 100 78 - 15 2 - 4-18 160 120
 40 200 146 110 85 - 16 2 - 4-18 168 120
 50 230 160 125 100 - 16 3 - 4-18 194 160
 65 290 180 145 120 - 18 3 - 4-18 - -
 80 310 195 160 135 - 20 3 - 8-18 - -
 100 350 215 180 155 - 20 3 - 8-18 - -
 125 400 245 210 185 - 22 3 - 8-18 - -
 150 480 280 240 210 - 24 3 - 8-23 - -
2.5MPa 15 130 95 65 45 - 16 2 - 4-14 230 120
 20 150 105 75 55 - 16 2 - 4-14 275 140
 25 160 115 85 65 - 16 2 - 4-14 295 160
 32 180 135 100 78 - 18 2 - 4-18 335 160
 40 200 145 110 85 - 18 3 - 4-18 380 200
 50 230 160 125 100 - 20 3 - 4-18 398 240
 65 290 180 145 120 - 22 3 - 8-18 433 280
 80 310 195 160 135 - 22 3 - 8-18 468 320
 100 350 230 190 160 - 24 3 - 8-23 520 360
 125 400 270 220 188 - 28 3 - 8-25 556 400
 150 480 300 250 218 - 30 3 - 8-25 674 400
 200 600 360 310 278 - 34 3 - 12-25 806 450
 250 650 425 370 332 - 36 3 - 12-30 880 550
 300 750 485 430 390 - 40 4 - 16-34 995 800
4.0MPa 15 130 95 65 45 40 16 2 4 4-14 230 120
 20 150 105 75 55 51 16 2 4 4-14 275 140
 25 160 115 85 65 58 16 2 4 4-14 295 160
 32 180 135 100 78 66 18 3 4 4-18 308 160
 40 200 145 110 85 76 18 3 4 4-18 354 200
 50 230 160 125 100 88 20 3 4 4-18 380 240
 65 290 180 145 120 110 22 3 4 8-18 420 280
 80 310 195 160 135 121 22 3 4 8-18 462 320
 100 350 230 190 160 150 24 3 4.5 8-23 506 360
 125 400 270 220 188 176 28 3 4.5 8-25 556 400
 150 480 300 250 218 204 30 3 4.5 8-25 692 400
 200 600 375 320 282 260 38 3 4.5 12-30 806 450
6.4MPa 15 170 105 75 55 41 18 2 4 4-18 210 140
 20 190 125 90 68 51 20 2 4 4-18 248 160
 25 210 135 100 78 58 22 2 4 4-18 275 180
 32 230 150 110 82 66 24 3 4 4-23 355 200
 40 260 165 125 95 76 24 3 4 4-23 395 240
 50 300 175 135 105 88 26 3 4 4-23 450 280
 65 340 200 160 130 110 28 3 4 8-23 494 320
 80 380 210 170 140 121 30 3 4 8-23 531 360
 100 430 250 200 168 150 32 3 4.5 8-25 580 400
 150 550 340 280 240 204 38 3 4.5 8-34 710 450

七、安装与维护应注意以下事项:
1、节流阀经常需要操作,因此应安装在易于方面便操作的位置上。
2、安装时要注意介质方向与阀体所标箭头方向保持一致。
