虹吸式屋面雨水排水系统DN125

虹吸式屋面雨水排水系统DN125
价格:电询
产地:上海
品牌:冠铂
型号:DN125
规格:DN125*4.8
上海毅超建材有限公司
在线咨询
详情介绍更新时间:2014/3/28 10:26:58

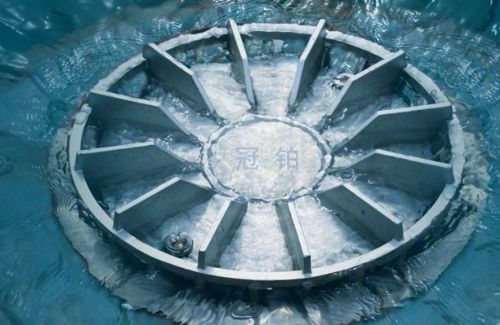

 原理就是依靠特殊的雨水斗的设计,实行汽水分离,从而使雨水立管中为满流状态,当立管中的水达到一定的容量时,虹吸作用就产生了。在降雨过程中,由于连续不断的虹吸作用,整个系统得以令人惊奇的快速排除屋顶上的雨水。

1.1 特点
 在降雨初期,屋面雨水高度未超过雨水斗高度时,整个排水系统工作状况与重力排水系统相同。
随着降雨的持续,当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗,通过控制进入雨水斗的雨水流量和调整流态减少漩涡,从而极大地减少了雨水进入排水系统时所夹带的空气量,使得系统中排水管道呈满流状态,利用建筑物屋面的高度和雨水所具有的势能,在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用,并在该处管道内呈*大负压。屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。
1.2 与面雨水排放系统的区别
 排水管道均按满流有压状态设计,因此虹吸排水系统中雨水悬吊管可做到无坡度铺设。同时,当产生出虹吸作用时管道内水流流速很高,因此系统具有较好的自清作用。而重力式排水设计计算不按满流计算,雨水悬吊管的铺设坡度不得小于0.005。

 泄流量要远大于重力排水系统中同一管径排水管的泄流量,也即排除同样的雨水流量,采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

 其实质是一种多斗压力流雨水排水系统。因此埋地管相对重力式排水系统要明显减少。
该系统在国内应用刚刚开始,而在国际上该系统已有近二十年的应用历史,涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等

系统组成及工作情况
2.1 综述
一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管(排出管)组成。
形成虹吸式屋面雨水排放的前提条件是:必须具备拥有良好气水分离装置雨水斗。在设计降雨强度下,雨水斗不掺入空气,降雨过程中利用雨水斗与出户管之间的高差所形成的压差,经屋面内排水系统,从户外排除管排出。在这一过程中,排水管道中是全充满的满管压力流状态,屋面雨水的排放过程是一个在虹吸作用的结果。因此,把这样的系统称为虹吸式屋面雨水排放系统。
管内压力和水的流动状态是不断变化的过程。
降雨初期,雨量一般较小,悬吊管内是一有自由液面的波浪流。根据雨量大小的不同,部分情况下初期无法形成虹吸作用,是以重力流为主的流态。随着降雨量的增加,管内逐渐呈现脉动流,拔拉流,进而出现满管气泡流和满管汽水混合流,直至出现水的单向流状态。
降雨末期,雨水量减少,雨水斗淹没泄流的斗前水位降低到某一特定值(根据不同的雨水斗产品设计而不同),雨水斗逐渐开始有空气掺入,排水管内的虹吸作用被破坏,排水系统又从虹吸流状态转变为重力流状态。
在整个降雨过程中,随着降雨量的增加或减小,悬吊管内的压力和水流状态会出现反复变化的情况。
与悬吊管相似,立管内的水流状态也会从附壁流逐渐向气泡流,气水浮化流过渡,*终在虹吸作用形成的时候,出现接近单向流的状态。
