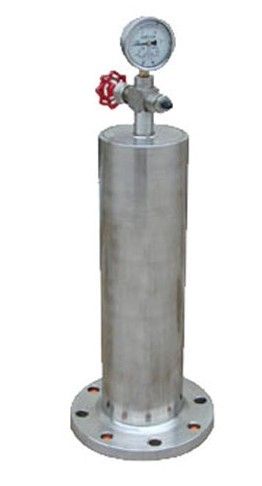

XS9000-16,25活塞式水锤消除器

价格：电询 产地：上海 品牌：贵贯 型号：XS9000-16,25 贵贯高压阀门（上海）有限公司 在线咨询

详情介绍更新时间：2015/12/22 11:30:06

　在供水及一些液体输送过程中，时常会出现因阀门或泵的开、关引起管路中力骤然升高的水击现象，尤其在高层建筑物内*为多见。这种水击现象也被称为水锤。它除了会产生烦人的噪声及振动，其严重性更会影响整个管路系统的运行，损坏泵及止回阀等设备。经过对水锤产生及防护的研究，我厂推出了具有卓越水击吸收力的EN系列水锤消除器。它能有效的消除不规则水击振荡，减少水锤压力对管路的破坏，并且其独特的设计使之可安装在水平、垂直、甚至倾斜的管路中，装、拆都非常方便。本品的结构和优点已被广泛接受并使用。

特点
　　当停泵或阀门关闭时，液体在管中回流所产生的水击压力波经过管道到达EN的多孔内管，并通过孔作用在特制的合成橡胶内胆上，使其向外膨胀。在胶胆与外壳之间，在压缩气体进行气垫消能，这样使水锤的升压大大缓和。（外形结构如有变动恕不另行通知）

三、型号意义图

四、安装示意图


五、水锤消除器（水锤吸纳器、水锤吸收器、水锤防止器）--性能参数
公称压力MPa 试验压力 适合介质 适宜温度 容气腔压力（占管道压力百分数）
 密封试压 强度试压
 MPa MPa
1.6 1.76 2.4 水 <=150℃ 50~70％
2.5 2.75 3.75
六、XS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸
型号 公称通径DN
 法兰
直径D 螺栓孔中心圆直D1 连接凸出部分直径D2 法兰
厚度b 总高
度H 螺孔数
量直径
Z-d 压力Mpa
 mm 英寸
XS9000 15  1/2 95 65 45 14 200 4-φ14 1.6
Mpa
XS9000 20  3/4 105 75 55 16 300 4-φ14
XS9000 25 1 115 85 65 16 320 4-φ14
XS9000 32 1 1/2 140 100 78 18 340 4-φ18
XS9000 40 1 1/2 150 110 85 18 350 4-φ18
XS9000 50 2 165 125 100 20 455 4-φ18
XS9000 65 2 1/2 185 145 120 20 505 4-φ18
XS9000 80 3 200 160 135 20 745 8-φ18
XS9000 100 4 220 180 155 22 765 8-φ18
XS9000 125 5 250 210 185 22 796 8-φ18
XS9000 150 6 285 240 210 24 828 8-φ23
XS9000 200 8 340 295 265 24 918 12-φ23
XS9000 250 10 405 355 320 26 948 12-φ25
XS9000 300 12 460 410 375 28 970 12-φ25
XS9000 15  1/2 95 65 45 14 220 4-φ14 2.5
Mpa
XS9000 20  3/4 105 75 55 16 320 4-φ14
XS9000 25 1 115 85 65 16 340 4-φ14
XS9000 32 1 1/4 140 100 78 18 350 4-φ18
XS9000 40 1 1/2 150 110 85 18 380 4-φ18
XS9000 50 2 165 125 100 20 455 4-φ18
XS9000 65 2 1/2 185 145 120 22 505 8-φ18
XS9000 80 3 200 160 135 24 745 8-φ18
XS9000 100 4 235 190 160 24 765 8-φ23
XS9000 125 5 270 220 188 26 796 8-φ25
XS9000 150 6 300 250 218 28 828 8-φ25
XS9000 200 8 360 310 278 30 918 12-φ25
XS9000 250 10 425 370 332 32 948 12-φ30
XS9000 300 12 485 430 390 34 970 16-φ30
注：1、法兰连接尺寸参照GB/T9113.1-2000标准。
　　2、由于压力表尺寸的变动影响总高度的变动时恕不通知
　　3.本表仅作参考，实际参数以实样为准。
七、安装与维护及注意事项
　　DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。　DN50~300为法兰连接，用标准三通外接。
注意事项
　　1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
　　2、安装前请确认，水锤消除器气室压力不得高于管道压力
　　3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方角处各安装一只水锤消除器。
　　4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
　　5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。
　　6、水锤消除器气室压力，维持于管道压力50％~70％时水锤消除器效果*佳
　　7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合
