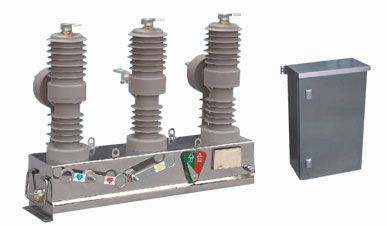

ZW32-12系列柱式户外高压真空断路器

价格：电询 品牌：南京龙源 型号：ZW32-12系列 南京京开龙源电气科技有限公司 在线咨询

详情介绍更新时间：2014/3/18 13:44:41

是三相交流50Hz，额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村的配电系统的负荷电流．过载电流和短路电流。

主要技术参数
序 号 名　称 单位 数 据
ZW32-12/T400-12.5 ZW32-12/T630-16 ZW32-12/T630-20
1 　额定电压 kV 12
2 　额定电流 A 400 630 630
3 　额定短路开断电流 kA 12.5 16 20
4 　额定短路关合电流（峰值） 31.5 40 50
5 　额定峰值耐受电流 31.5 40 50
6 　额定短路耐受电流 12.5 16 20
7 　额定短路持续时间 S 4
8 　额定绝缘水平 雷电冲击耐压（峰值） kV 相间、对地75，断口85
1min工频耐压 相间、对地42，断口48
9 　额定操作顺序 　 分-0.3S-合分-180S-合分（电动机构）
10 　额定短路电流开断次数 次 30
11 　机械寿命 10000
12 　额定操作电压（分合线圈） V DC220、110、AC220
13 　动静触头允许磨损累积厚度 mm 3
14 　过电流脱扣器额定电流 A 5
15 　电流互感器电流比 　 200/5、400/5、600/5
16 　触头开距 mm 9±1
17 　触头超程 2±0.5
18 　平均分闸速度 m/s 1.2±0.3
19 　平均合闸速度 0.6±0.2
20 　合闸时间 ms 30-60
21 　分闸时间 20-40
22 　合闸弹跳时间 ≤2
23 　三相分合闸同期性 ≤2
24 　每相回路直流电阻 μΩ ≤80
25 　储能电机 　额定电压 V -220
　额定功率 W 200
　储能时间 S ≤8
26 　质量 kg 85
