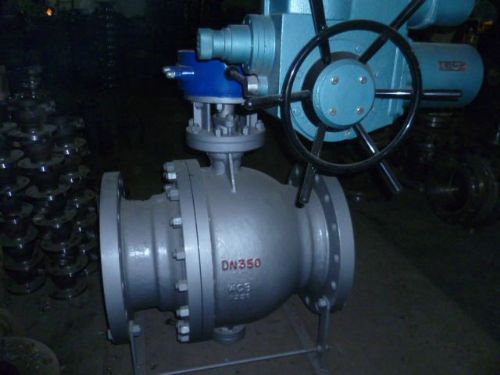

电动固定式球阀Q947F-16C

价格：电询 产地：江苏 品牌：正大 型号：Q947F-16C 规格：DN50-700 常州正大阀门有限公司 在线咨询

详情介绍更新时间：2015/4/17 14:06:23

一、本产品广泛应用于石油、化工、冶金、燃气站、火力发电厂等行业中，可使用在水、油品、天然气等介质中；使用温度：0~150℃，使用压力：1.6~6.4Mpa。
整体防爆智能型电动执行器参数：
1、电源：380V 50Hz(特殊660V)
2、工作环境：-40~80℃；相对湿度：≤95％（25℃时）
3、防爆等级：EXdIIBT4(特殊CT4)
4、防护等级：IP65、IP67、IP68（订做时提出）
5、工作制：短时10分钟（特殊订货30分钟）
6、电机型号：YBDF型阀门用隔爆型三相异步电动机
7、本整体型防爆电装为控制系统与电动装置集合于一体，电气部分由整体型模块、开度表（液晶显示器）、行程控制机构、开度指示机构进行调整。现场电装上有两个旋钮盒，可就地启闭阀门，整体型模块可接受远程信号启闭控制。
8、本整体型防爆电装带手电切换机构，可实现手控、电控切换。
9、本整体型防爆电装采用电力部规划设计院制定的阀门电动装置《95典设线路》设计，为用户提供足够的控制定点。
10、本整体型防爆电装带转矩控制机构，本机构用精确的转矩值来操作阀门和防止阀门损坏，当阀门力矩过大，可自动关闭阀门。
二、技术参数：
型　号 公称压力
Mpa 试验项目（Mpa） 工作温度
℃ 适用
介质
  强度（水） 密封水 低压气密封
Q947F-16C 1.6 2.4 1.76 0.6 ≤150
水、油品、天然气等介质
Q947F-25 2.5 3.75 2.75 0.6 ≤150
Q947F-40 4.0 6.4 4.4 0.6 ≤150
Q947F-64 6.4 9.6 7.04 0.6 ≤150
三、相关连接尺寸：
型号 DN L D3 D2 D1 b-f n-Φd H D0 重量

Q947F-16C 50 178 160 125 100 16 4-18 564 600 70
 65 191 180 145 120 18 4-18 584 600 74
 80 203 195 160 135 20 8-18 594 600 82
 100 229 215 180 155 20 8-18 616 600 93
 125 356 245 210 185 22 8-18 725 600 188
 150 394 280 240 210 24 8-23 760 600 211
 200 457 335 295 265 26 12-23 800 600 270
 250 533 405 355 320 30 12-25 815 600 385
 300 610 460 410 375 30 12-25 855 600 430
 350 686 520 470 435 34 16-25 890 600 485
 400 762 580 525 485 36 16-30 1370 800 490
 450 864 640 585 545 40 20-30 1460 800 510
 500 914 705 650 608 44 20-34 1630 800 750
 600 1067 840 770 718 48 20-41 1740 800 1200
 700 1245 910 840 788 50 24-41 2550 800 2100
