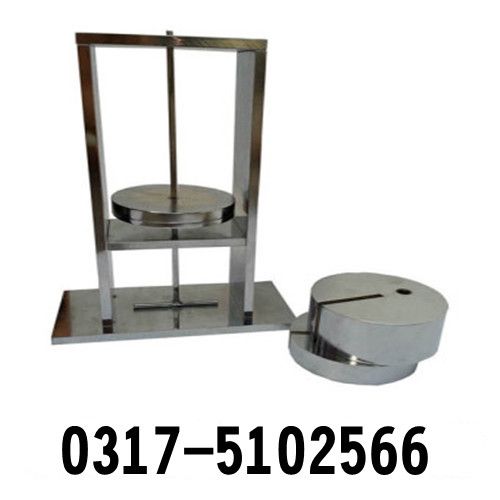

GB20041-12型电缆导管耐热试验装置

价格：电询 产地：河北沧州 品牌：中科北工 型号：GB20041-12型 河北中科北工试验仪器有限公司 在线咨询

详情介绍更新时间：2014/3/12 16:44:53

一、由中科北工试验仪器有限公司生产，产品符合《GB 20041.1-2005 电气安装用导管系统 通用要求》《GB/T14823.2 电气安装用导管特殊要求刚性绝缘材料平导管》及《JG3050 建筑用绝缘电工套管及配件》及《ZBG33008 聚氯乙烯塑料波纹电线管》等要求。
二、主要技术参数：
耐热试验载荷
导管类型：超轻型，载荷0.5KG；
导管类型：轻型，载荷1.0KG；
导管类型：中型，载荷2.0KG；
导管类型：重型，载荷4.0KG；
导管类型：超重型，载荷8.0KG；
三、主要设置：
a)　 主机体：
b)　 配套砝码（0.5KG砝码托座一只、0.5KG砝码一只、1.0KG砝码一只、 2.0KG砝码一只、4.0KG 砝码一只）；
c)　 主机体重量：16kg
d)　 外形尺寸：240*120*365mm
四、结构特点：
　　试验机采用45#钢材，一体式设计，不需要安装和调试，观察记录方便，使用稳定性可靠。
符合《GB 20041.1-2005 电气安装用导管系统 通用要求》标准等。
五、电缆导管耐热试验装置操作说明：
电缆用导管耐热试验装置需配合中科北工试验仪器有限公司生产的XW300-550电热鼓风干燥箱、JG3050-5套管*小内径量规同时使用。
非金属和复合导管应有良好的耐热性能，是否合格，需通过本装置进行耐热试验，然后使相应套管量规能通过导管，方可检证。
耐热负荷的等级应与声称的耐压力等级相同。
将需要试验的导管截成长度为100±5mm的导管试样，连同本装置放进XW300-550电热鼓风干燥箱内持续4h±5min，箱内温度以《GB 20041.1-2005 电气安装用导管系统 通用要求》中表2为准，误差为±2℃。
加热阶段结束后，将每个试样按《GB 20041.1-2005 电气安装用导管系统 通用要求》中图8所示，在试验装置里通过直径6.0±0.1mm的钢棒，以相应的砝码，加力24h±15min，负荷要与导管轴线成直角。
加到试样的包括钢棒在内总负荷应与20041中相符，负荷需加在试样中间部位。然后让试样在负荷状态下冷却至室温。
然后撤掉负荷，立即让相关量规在其自身重量并无任何初始速度的情况下，通过处于铅垂位置的试样，量规能正常通过导管。
六、电缆导管耐热试验装置维护与保养：
机器上要保持清洁，经常要作清扫工作
机器要专业人员保管及试验。
七、电缆导管耐热试验装置附件清单：
1 主机 1套
2 说明书 1份
3 质量保证书 1份
4 砝码 4只
