波纹管冲击试验机

价格：电询 产地：沧州 品牌：中科北工 规格：1.8J 河北中科北工试验仪器有限公司 在线咨询

详情介绍更新时间：2014/3/12 16:41:35

一、本试验机适用于多种塑料管、塑料波纹管等作冲击试验,确定管材破坏所需的冲击能量值,从而确定其冲击强度,符合GB/T 14823.2-1993《:电气安装用导管 特殊要求--刚性绝缘材料平导管》、JG/T 3050-1998《建筑用绝缘电工导管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。本试验机结构简单,操作方便,直观可靠,因此应用愈来愈广泛。
二、技术参数:
　　1.*大冲击能量:1.8J
　　2.*大冲击高度:180mm
　　3.重锤质量:1Kg 0.5Kg　0.25Kg
　　4.间隔钢块端部　曲率半径:R300mm
　　5.工作台类型:平板型或120度V型
　　6.外形尺寸:300×140×670mm
　　7.重量:20Kg
三、结构说明

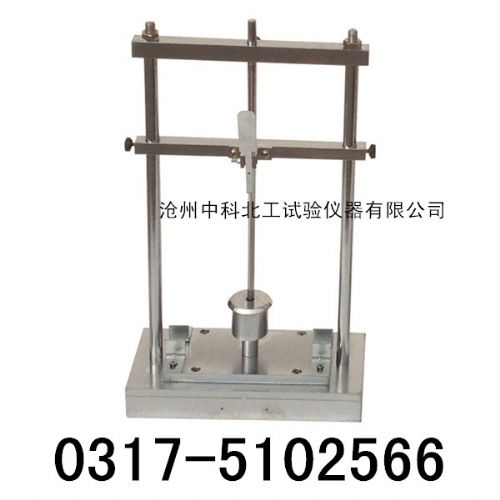

波纹管冲击试验机由底座、立柱、导杆、锤和挂钩等组成。
四、波纹管冲击试验机操作
1、将波纹管冲击试验机放置平稳，底座下面垫上胶版。
2、将波纹管冲击试验机擦拭干净，立柱及导杆上注入稀油。
3、松开禁锢螺钉，提起导杆，将锤放在挂钩上，再将间隔钢块放在导杆底部。
4、将试样放在垫板上，并将间隔钢块的球面部分与试样*高点接触。
5、导杆为圆形，自下而上有四条刻度线，代表的相应的高度。
将0刻度线与间隔钢块上部平齐后，拧紧紧固螺钉。
6、松开止动螺钉，移动横梁，使锤底部与所需高度的刻度线齐平，然后拧紧止动螺钉。
7、同时按动两只挂钩，使锤落下，通过间隔钢块冲击试样。
8、提起间隔钢块，取下试样，观察有无裂痕或破损。
9、实验完毕，应将锤、垫板、间隔钢块等部位擦拭干净，放置干燥处保存，切勿在无试样的情况下进行冲击。
