数显电工套管压力试验机

价格：电询 产地：沧州 品牌：中科北工 型号：JG3050-7S 河北中科北工试验仪器有限公司 在线咨询

详情介绍更新时间：2014/3/12 16:39:11

一、由中科北工试验仪器有限公司生产，型号：JG3050-7(产品型号采用《JG 3050-1998 建筑用绝缘电工套管及配件》图片七定义)
产品原理及作用：数显电工套管压力试验机用于电工套管、套管配件、多种塑料管、塑料波纹管、玻璃、陶瓷等非金属材料试样进行受压时的情况，做压力试验，从而了解产品受损情况及评估产品在受压时所能承受的耐压强度。从而根据产品实际情况及国家标准范围内进行改进、完善产品设计。
参照标准：《JG 3050-1998 建筑用绝缘电工套管及配件》6.4　套管抗压性能测定。
二、结构简介
主柱采用特殊优质钢材定做，经外圆磨加工、外表镀铬、坚固耐用且**生锈。
数显电工套管压力试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。
三、标准
依据《JG 3050-1998 建筑用绝缘电工套管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求生产。

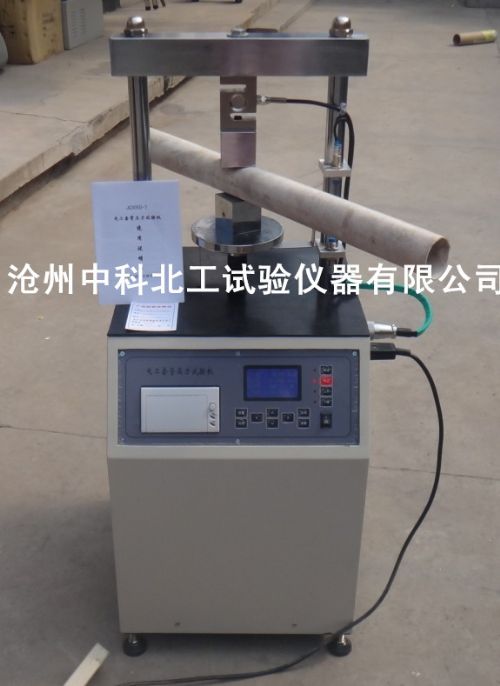

结构参考图
1上横梁、 2压力传感器、 3上下限位、 4方铁、 5试件、 6压盘、 7液晶显示器、 8打印机、 9使用说明书、 10产品合格证、 11电源线
试验原理：把试验样品放在平台上，平台上升与上压头产生一定压力，试样管径变化测量范围由位移传感器读出。
五、数显电工套管压力试验机特点:
数显电工套管压力试验机采用电机及调速系统一体化结构驱动减速机，经减速后带动丝杠进行加载。电气部分包括试验力测量系统和变形测量系统。并具有过载保护、位移控制等功能。设计简单，使用方便，性能稳定安全。

技术参数
*大压力：10000N；精度：±1N；
试验压力：0-1KN（无级可调）
压头规格：50×50×50mm
管径变化测量范围：0-63Mm，测量精度0.01mm
升降范围:70mm
荷载上升速率：50±0.5mmmin；
电压：220V±20V 50Hz；
电源保险丝：3A
外形尺寸:长*宽*高 400*540*670mm
重量:88KG
七、数显电工套管压力试验机操作注意事项
1、本设备是试验测试设备。
请不要将数显电工套管压力试验机用于规定试验及料以外的目的。
2、请完善安装环境。
请置于室温下。
湿度低的场所。（80％以下无结露）
灰尘和尘埃少的场所。
3、请按要求安装试验材料。
按要求安装试验材料，否则可能出现不可预期故障。
4、进行配线和维护作业时，请务必关闭电源。
为了防止在作业过程中机器失去控制而导致事故和触电，请在进行作业前，务必先关闭电源。
5、电源。
关于本设备的电源，请注意以下事项。
原则上配电方式采用单相220V电源。
关于电源及电源工程，请与电气工程人员或有同等知识的人士商量。
6、电源线
请务必使用随设备提供的电源线。发现电源线和电源插头有异常情况时，请与本公司联系。同我公司服务人员进行更换或指导更换。
7、保险丝
为了防止火灾和内部电路的破损等，请不要用规定以外的保险丝。更换保险丝时，请使用与原设备相同型号和形状的保险丝。
8、特别警告：警告应注意所执行的应用、或条件均具有很高的危险性，可能导致人员受伤或甚至死亡。
为了防止意外伤害或死亡发生，在搬移和使用设备时，请务必先观察清楚，然后再进行动作。
操作规范
1、打开包装，把运输中设备配件上的固定支架移开，取出设备。
2、将数显电工套管压力试验机安装好，设定试验力值（320N、750N、1250N、4000N）把试件放入压头内，插好流值传感器，按“启动”键，试验开始。数显电工套管压力试验机自动控制机械部分加载，当加载至设定力值时，数显电工套管压力试验机自动停止加载，并保持在此力值，自动记录下此试件的*大压力及其对应的流值，试验完毕。工作平台需手动下降至一定高度，方便更换试件。试验过程中显示屏实时地显示试验状态，并在试件接触到传感器时开始记录显示试验曲线。
3、打印：配有打印机的用户在打印机连结无误，试验结束后按“打印”按钮，打印机即打印*后一次试验的曲线及数据。
注：如果试件压力超过1000N，仪器过压，自动保护；同时停止试验，并将控制部分下降至一定高度。
4、上升／下降：按住“上升”键，试件平台上升；按住“下降”键，试件架下降,上升到松开就停止。
5、过载保护设定：按“确认”键，显示屏显示*大压力保护值的设置，一般设1KN。选择好后，按“确认”键，返回到开机状态。
6、
八、数显电工套管压力试验机注意事项及维修保养:
每次测试完毕，应切断电源，保持设备的清洁。非操作人员不得任意操作本机
九、数显电工套管压力试验机随机附件
50×50×50mm标准压块两个。
