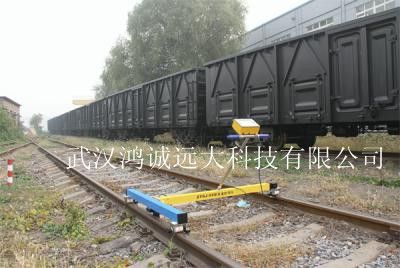

HYGJ-1便携式轨道检查仪 轨道静态几何参数检测仪

　　HYGJ-1便携式轨道检查仪主要用于对轨道静态几何参数即轨距、水平（或超高）、左右轨向及正矢、左右高低及三角坑的检测；主要由检测机械装置、数据采集分析系统及智能型数据分析处理软件三部分组成。

主要功能
　自带计算机（数据采集仪）用于记录并分析数据，同时将测量的真实结果实时显示出来；所有项目现场超限报警功能可立即让检测者标记处大病害的处所
　可人机对话，用于记录线路的特征点、道口、站台、固定螺栓脱落、断轨等标记或病害
　可通过专配智能型数据分析处理软件对检测数据进行进一步的分析，为线路的维护提供科学依据

执行标准：
TB/T3235-2010铁路*几何计量器具通用技术条件
TB/T3147-2010铁路轨道检查仪

主要指标
采样间隔：0.125m
数据存储：存储5000公里线路检测数据
电池容量：能连续工作8小时
推行速度：0-8km/h
电源电压：DC24V（计算机（数据采集仪）由自带标准电源供电）
数据采集系统：*PDA
*软件系统：hydcrack4.5GJS软件系统
结构特点：整体可旋转式设计，顶部橫置*一体探头，携带方便
操作环境：环境温度-20℃-+50℃，湿度≤90％RH，海拔≤2500m
存储环境：-30℃-+70℃，湿度≤90％RH
重量：＜20kg
尺寸：机架尺寸：1500x450x1260mm

技术指标
检测项目　 测量范围 示值误差 备注
高低 　±100mm ±0.5mm 　　　 10m弦
轨向 　±100mm ±0.5mm 　　　 10m弦
正矢 　±400mm ±1mm 　　 20m弦（对应曲线半径半径450m＜R＜800m)
轨距 　1410-1470mm ±0.3Mm
水平及超高（超高掉头误差） ±200mm ±0.3Mm（超高掉头误差0.3Mm)
三角坑 　±30mm ±0.5mm 　　 2.4m/6.25m基长（可选）
里程 　0-9999km ±1‰
轨距变化率     　1‰、2‰（可选）
