UDZ系列电接点液位计

价格：4200元/套 产地：上海 品牌：轩顼 型号：UDZ-03S-17Q 上海轩顼电气设备有限公司 在线咨询

详情介绍更新时间：2015/8/6 15:15:37

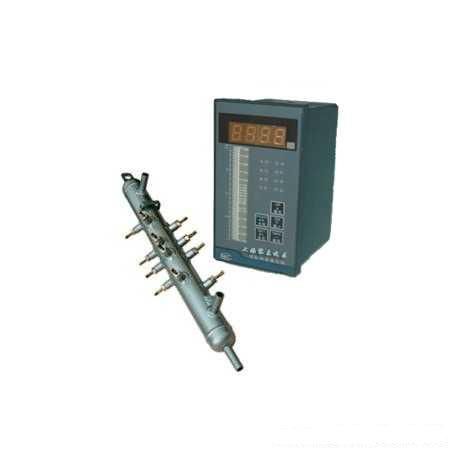

　 是用于锅炉汽包等高温高压容器内水位显示与控制，有自检功能，双色显示。它有测量筒、与之相配的电接点、紫铜垫、铜夹头配件、双色自检式显示仪表三部分组成，其根据温度和压力不同分为：01/02/03S三类
*大工况：Pn ≤21Mpa 　T≤400℃
变送范围：-300～+300 mm 　或0～1700mm
安装尺寸：ф28×4 上下联通管对焊或法兰连接
仪表尺寸：80（宽）×160（高）×110（深）（直式安装）
　　　　　160（宽）×80（高）×100（深）（横式安装)
技术特性
1、 一次测量筒
　产品系列：
产品名称 型号 额定工况 显示接点数 测量范围
锅炉汽包
水位测量筒 UDZ-02S-19Q P=4.8MPa
t=350℃ 19 ±300mm
 UDZ-02S-17Q  17 ±250mm
 UDZ-01S-19Q P=4.4MPa
t=250℃ 19 ±300mm
 UDZ-01S-17Q  17 ±250mm
 UDZ-01S-15Q  15 ±200mm
 UDZ-01S-13Q  13 ±150mm
 UDZ-01S-11Q  11 ±100mm
高压加热器测量筒 UDZ-01S-17G P=15.68MPa
t=350℃ 17 0～1700mm
除氧器测量筒 UDZ-01S-17Y P=4.41MPa
t=250℃ 17 0～1700mm

　命名方法：UDZ-□　□　□
　　　　　　UDZ---产品类型：U-物位仪表、D-电接触、Z-指示
　　　　　　□----压力温度：见表(额定工况)
　　　　　　□----点数：11、13、15、17、19
　　　　　　□----用途：Q-汽包、G-高加、Y-除氧器
测量筒编号 工作压力 工作温度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤20MPa ≤400℃

　特殊规格可在订货时提出，本厂能按用户要求制造。
　　 2、二次仪表
　产品系列：
型号 显示点数 显示范围 控制点 报警点
UDZ-S-19Q-Z(H) 19 ±300 4 2
UDZ-S-17Q-Z(H) 17 ±250 4 2
UDZ-S-15Q-Z(H) 15 ±200 4 2
UDZ-S-13Q-Z(H) 13 ±150 4 2
UDZ-S-11Q-Z(H) 11 ±100 4 2
UDZ-S-17G-Z(H) 17 0～1000 4 2
UDZ-S-17Y-Z(H) 17 0～1700 4 2

　命名方法：UDZ- S - 19Q - Z
　　　　　　UDZ---产品类型：U-物位仪表、D-电接触、Z-指示
　　　　　　 S----双色显示
　　　　　　19----点数：11、13、15、17、19
　　　　　　 Q----用途：Q-汽包、G-高加、Y-除氧器
　　　　　　 Z----安装方式：Z-立式、H-卧式
　特殊规格可在订货时提出，本厂能按用户要求制造。
　　技术条件
触电容量 AC220 3A
水阻要求 0～100KΩ
工作电压 AC220V±10％
工作时间 连续使用
外形尺寸 250×75×150
安装方式 立式
重　　量 0.5kg
信号线长度 ≤200m
使用环境 使用温度：-10～50℃、相对湿度≤85％、不含腐蚀性气体

　 订货须知

　　1、 型号
　　2、 测点分布
　　3、 报警输出位置
　　4、 安装方式
　　5、 工作温度及压力
　　6、 水质情况
　　7、 成套供应或单机供应
　　8、 连接管中心距L1
　　9、 是否配法兰
