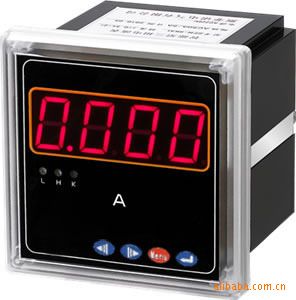

多功能网络电力仪表

价格：电询 产地：上海 品牌：虹润 型号：CR- 规格：96*48 青岛昌润自动化有限公司 在线咨询

详情介绍更新时间：2014/2/16 10:29:27

一、是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。
外形代号 名称 测量　　　 显示　　 辅助功能
42方形 多功能
电力仪表 三相电压、三相电流、
总有功功率、总无功
功率、总功率因素、
频率、有功电能、
无功电能 三排LED分页显示 数字通讯
电能脉冲输出
96方形
80方形
72方形

二、技术参数
性能 参数
输

入

测

量

显

示 网络 　三相三线、三相四线
 电压 额定值 　AC 100V、400V（订货时请说明）
  过负荷 　持续：1.2倍　　瞬时：10倍/10s
  功　耗 　<1VA(每相)
  阻　抗 　>500kΩ
  精　度 　RMS测量，精度等级0.5
 电流 额定值 　AC 1A、5A(订货时请说明)
  过负荷 　持续：1.2倍　 瞬时：10倍/10s
  功　耗 　<0.4VA(每相)
  阻　抗 　<2mΩ
  精　度 　RMS测量，精度等级0.5
 频　　率 　45~55Hz，
 功　　率 　有功、视在功率，精度0.5级，无功精度1.5级
 电　　能 　四象限计量，有功精度1.0级，无功精度2.0级
 显　　示 　可编程、切换、循环（LCD）显示
电 源 工作范围 　AC/DC 80~270V
 功　　耗 　≤5VA
输 出 数字接口 　RS-485、MODBUS-RTU协议
 脉冲输出 　2路电能脉冲输出，光耦继电器
环 境 工作环境 　-10~55℃
 储存环境 　-20~75℃
安 全 耐　　压 　输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
 绝　　缘 　输入、输出、电源对机壳>50MΩ
测 量 三相三线 　全部电量参数
 三相四线 　全部电量参数
电能测量范围 　有功无功电度测量范围0~100万度，
　超过此数值电度从0开始计数

2.1 辅助电源：
　　　多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提
供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
　　 注：采用交流供电时，建议在火线一侧安装1A保险丝。
　　 电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速冲
群抑制器
2.2 输入信号：
　　 多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时
完全一致对称，其具有多种接线方式。适用于不同的负载形式。

2.2.1 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。
　 2.2.2 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的Ct上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
　 2.2.3 要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现数值和符号错误！（功率和电能）
　 2.2.4 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压。
