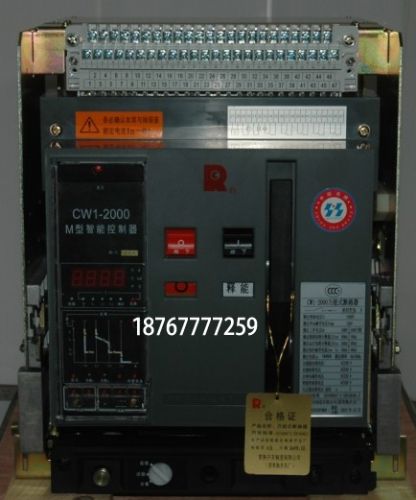

CW1万能式断路器

价格：电询 产地：江苏 品牌：常凌 型号：CW1 乐清市常凌电气有限公司 在线咨询

详情介绍更新时间：2015/5/20 10:40:55

操作说明
一．贮能操作
1.手动贮能
1.1 贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成贮能。
1.2 贮能完毕后，“贮能、释能”指示器在“贮能”位置。
2.电动贮能控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）。
二．分合闸操作
1.手动分合闸操作
1.1合闸当断路器处于贮能、断开状态时，推压黑色“”按钮，断路器合闸，“分闸、合闸”指示器由“”转换到“”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。
1.2分闸当断路器处于闭合状态时，推压红色“”按钮，断路器即分闸，“分闸、合闸”指示器由“转换到”。
2.电动分合闸操作
2.1合闸当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。
2.2分闸当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。
三．抽屉式断路器操作
1.断路器本体插入操作
1.1拉出抽出导轨
1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。

适用于交流50HZ。电压至690V，电流至5000A的配电
网络，主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障
等的危害。断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提
高供电可靠性，避免不必要停电的配电网络。断路器的额定工作电压为400V、690V,额
定绝缘电压为1000V，额定工作电流为630A至5000A。额定工作电流1000A及以下的断路器，亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护，可作电动机的不频繁起动之用。
1.3
总体结构
有固定式和抽屉式之分，把固定式断路器的本体装入专
用的抽屉座就成为抽屉式。本体由触头系统、灭弧系统、操作机构、电流互感器、智能
控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成；抽屉座由带有导轨的
左右侧板、底架和支架组成。
5.0安装
5.1安装的环境要求
断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中，不能受到撞
击。如环境满足不了这种条件，就应相应提高成套设备的防护等级。温度、湿度、海拔
环境要求见下表项目规范
周围温度–5℃～+40℃且24h平均值不超过+35℃相对湿度*高温度为+40℃时，空气的相对湿度不超50％，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90％。对由于温度变化偶尔产生的凝露应采取特殊的措施。海拔≤2000m
5.2安装前的准备
安装前用
1000VDC兆欧表按规定检查断路器绝缘电阻，在周围介质温度25℃±5℃
