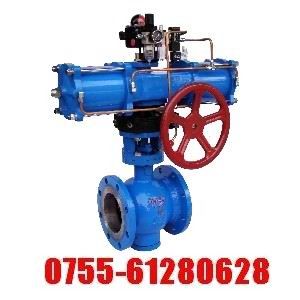

ZSHV气动V型调节球阀

价格：3500.00元/台 产地：深圳市 品牌：东泽 型号：ZSHV 规格：DN25-DN300 深圳市东泽阀门有限公司 在线咨询

详情介绍更新时间：2014/1/6 10:54:37

　芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构，结构简单，输出力矩大。

【分类及应用】

本系列V型球阀按密封性能分为软密封和硬密封；

按调节方式分为调节型和切断型，切断型按作用形式分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。

产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。

【设计制造标准】

结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

【产品用途】

V型球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。

适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

【结构特点】

1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、*大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的*大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有很好的灵敏度和感应速度。
5、*大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。

一、①气动V型调节球阀产品名称 ②气动V型调节球阀型号 ③气动V型调节球阀规格口径 ④气动V型调节球阀公称压力 ⑤气动V型调节球阀阀体材质 ⑥气动V型调节球阀连接方式 ⑦气动V型调节球阀传动方式 ⑧气动V型调节球阀工作温度 ⑨气动V型调节球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。

三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的东泽阀门*为您审核把关。
