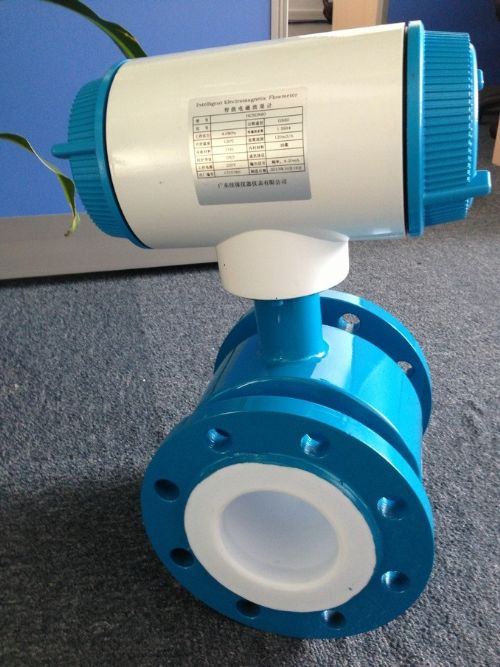

一体式电磁流量计

价格：电询 产地：广东广州 品牌：纹徕 广州纹徕仪器仪表有限公司 在线咨询

详情介绍更新时间：2014/10/11 13:36:55

适用介质：任何导电液体
不适用介质：不导电液体、气体、蒸汽、负压管道

优点
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）技术，电路可靠性高。抗干扰力强，几乎不受外界干扰
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。仪表内部无任何阻流部件，无压损，属于节能型仪表
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）.
技术参数
仪表型号　LW01型（执行标准：JB/T9248-1999）　
精度等级　1级或0.5级　
介质电导率　＞5μs/cm
可测*低流速　0.1米/秒　
可测*高流速　15米/秒　
量程比　1:20，可按客户要求订制　
显示器　标配　
信号输出　脉冲/4-20mA（负载电阻0-750Ω）　
供电电源　220VAC,允差15％或+24VDC，纹波≤5％
通讯接口　可选RS485
通讯协议　MODBUS、HART、Profibus等　
测量管体（衬里）材质　氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料　
测量元件（电极）材质　316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等　
防爆等级　Exd[ia]qIICT5
防护等级　IP65，可选IP68
整机功耗　＜15W
仪表通经　DN6-DN2000
安装方式　法兰安装，可选法兰夹持、螺纹连接　
公称压力　1.6MPa或订制　
介质温度　＜180℃　
环境温度　-30℃-60℃　

常用流速-流量对照表流速（m/s）； 流量（m3/h） 口径（mm）　
　
口径/流量 0.5 1 2 3 4 5 6 7 8 9 10
10 0.14 0.28 0.57 0.85 1.1 1.4 1.7 2. 2.3 2.5 2.8
15 0.32 0.64 1.3 1.9 2.5 3.2 3.8 4.5 5.1 5.7 6.3
20 0.57 1.1 2.3 3.4 4.5 5.7 6.8 7.9 9.0 10 11
25 0.88 1.8 3.5 5.3 7.1 8.8 11 12 14 16 17.6
32 1.4 2.9 5.8 8.7 12 14 17 20 23 26 28.9
40 2.3 4.5 9.0 14 18 23 27 32 36 41 45.2
50 3.5 7.1 14 21 28 35 42 49 57 64 70
65 6.0 12 24 36 48 60 72 84 96 107 119
80 9.0 18 36 54 72 90 109 127 145 163 180
100 14 28 57 85 113 141 170 198 226 254 282
125 22 44 88 132 177 221 265 309 353 397 441
150 32 64 127 191 254 318 382 445 509 572 636
200 57 113 226 339 452 565 678 791 904 1017 1131
250 88 177 353 530 707 883 1060 1236 1413 1590 1767
300 127 254 509 763 1017 1272 1526 1780 2035 2289 2545
350 173 346 692 1039 1385 1731 2077 2423 2769 3116 3464
400 226 452 904 1356 1809 2261 2713 3165 3617 4069 4523
450 286 572 1145 1717 2289 2861 3434 4006 4578 5150 5725
500 353 707 1413 2120 2826 3533 4239 4946 5652 6359 7069
600 509 1017 2035 3052 4069 5087 6104 7122 8139 9156 10180
700 692 1385 2769 4154 5539 6924 8308 9693 11078 12463 13847
800 904 1809 3617 5426 7235 9043 10852 12660 14469 16278 18086
900 1145 2289 4578 6867 9156 11445 13734 16023 18312 20602 22891
1000 1413 2826 5652 8478 11304 14130 16956 19782 22608 25434 28260
1200 2035 4069 8139 12208 16278 20347 24417 28486 32556 36625 40694
1400 2769 5539 11078 16617 22156 27695 33234 38773 44312 49851 55390
1600 3617 7235 14469 21704 28938 36173 43407 50642 57876 65111 72346
1800 4578 9156 18312 27469 36625 45781 54937 64094 73250 82406 91562
2000 5652 11304 22608 33912 45216 56520 67824 79128 90432 101736 113040
