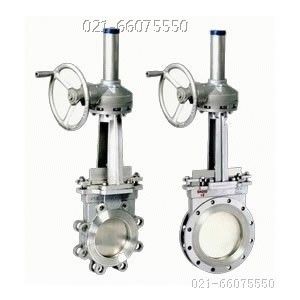

PZ543H伞齿轮刀型闸阀

价格：电询 产地：上海 品牌：工开 型号：PZ573H 上海工开阀门制造厂 在线咨询

详情介绍更新时间：2014/6/23 9:32:34

　 顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验。　

　　该阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。
主要性能规范
公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 1.5
2.4 1.1
1.8 ≤100℃
≤425℃ 纸浆、污水、煤浆、灰、渣水混和物
主要零部件材质
体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
主要外形及连接尺寸(mm)
MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 MPa 50 48 90 110 335 4-M12 1.0 MPa 50 48 100 125 335 4-M16
 65 48 110 130 363 4-M12  65 48 120 145 363 4-M16
 80 51 125 150 395 4-M16  80 51 135 160 395 4-M16
 100 51 145 170 465 4-M16  100 51 155 180 465 8-M16
 125 57 175 200 530 8-M16  125 57 185 210 530 8-M16
 150 57 200 225 630 8-M16  150 57 210 240 630 8-M20
 200 70 255 280 750 8-M16  200 70 265 295 750 8-M20
 250 70 310 335 900 12-M16  250 70 320 350 900 12-M20
 300 76 362 395 1120 12-M20  300 76 368 400 1120 12-M20
 350 76 412 445 1260 12-M20  350 76 428 460 1260 16-M20
 400 89 462 495 1450 16-M20  400 89 482 515 1450 16-M22
 450 89 518 550 1600 16-M20  450 89 532 565 1600 20-M22
 500 114 568 600 1800 16-M20  500 114 585 620 1800 20-M22
 600 114 670 705 2300 20-M22  600 114 685 725 2300 20-M27
 700 127 775 810 2500 24-M22  700 127 800 840 2500 24-M27
 800 127 880 920 2800 24-M27  800 127 898 950 2800 24-M30
 900 154 980 1020 3100 27-M27  900 154 1005 1050 3100 28-M30
 1000 165 1080 1120 3400 28-M27  1000 165 1115 1160 3400 28-M30
 1200 190 1295 1340 3600 32-M30  1200 180 1325 1380 3600 32-M36
