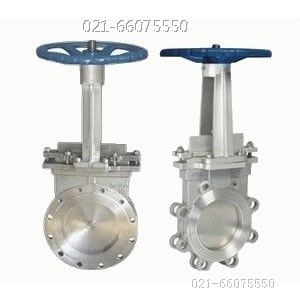

PZ73H手动刀型闸阀

价格：电询 产地：上海 品牌：工开 型号：PZ73H 上海工开阀门制造厂 在线咨询

详情介绍更新时间：2014/6/23 9:32:50

　 顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验。适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。

主要性能规范
公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 1.5
2.4 1.1
1.8 ≤100℃
≤425℃ 纸浆、污水、煤浆、灰、渣水混和物
主要零部件材质
体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
主要外形及连接尺寸(mm)
MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
 65 46 180 145 120 298 4-M16 180 10
 80 46 195 160 135 315 4-M16 220 12
 100 52 215 180 155 365 8-M16 220 14
 125 56 245 210 185 400 8-M16 230 22
 150 56 280 240 210 475 8-M20 280 29
 200 60 335 295 265 540 8-M20 360 38
 250 68 390 350 320 630 12-M20 360 66
 300 78 440 400 368 780 12-M20 400 100
 350 78 500 460 428 885 16-M20 400 119
 400 102 565 515 482 990 16-M22 400 195
 450 114 615 565 532 1100 20-M22 530 285
 500 127 670 620 585 1200 20-M22 530 389
 600 154 780 725 685 1450 20-M27 600 529
 700 165 895 840 800 1700 24-M27 600 790
 800 190 1010 950 898 2000 24-M30 680 850
 900 203 1110 1050 1005 2300 28-M30 680 900
 1000 216 1220 1160 1115 2500 28-M30 700 1050
 1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
 65 46 185 145 120 295 4-M16 180 10.7
 80 46 200 160 135 315 8-M16 220 13
 100 52 220 180 155 365 8-M16 220 15
 125 56 250 210 185 400 8-M16 230 23.5
 150 56 285 240 210 475 8-M20 280 31
 200 60 340 295 265 540 12-M20 360 40.7
 250 68 405 355 310 630 12-M22 360 70
 300 78 460 410 375 780 12-M22 400 107
 350 78 520 470 435 885 16-M22 400 129
 400 102 580 525 485 990 16-M27 400 215
 450 114 640 585 545 1100 20-M27 530 305
 500 127 715 650 609 1200 20-M30 530 410
 600 154 840 770 720 1450 20-M36 600 550
 700 165 910 840 788 1700 24-M36 600 820
 800 190 1025 950 898 2000 24-M36 680 950
 900 203 1125 1050 998 2300 28-M36 680 1020
 1000 216 1255 1170 1110 2500 28-M42 700 1120
 1200 254 1485 1390 1325 2800 32-M48 800 1480
