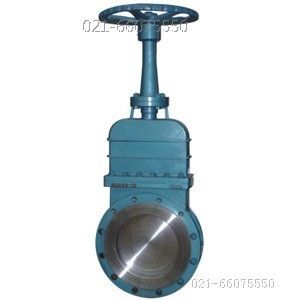

DMZ73手动暗杆刀型闸阀

价格：电询 产地：上海 品牌：工开阀门 型号：DMZ73 上海工开阀门制造厂 在线咨询

详情介绍更新时间：2014/6/9 13:12:13

　 是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

　此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
■ 应用规范:
设计制造： JB/T8691-1998
结构长度： GB/T151882-94
法兰连接： GB/T91131-2000、JB/T79-94
试验与验收： GB/T13927-92
■ 主要性能规范:
公称压力 PN
壳体试验 1.5XPN
密封试验 1.1XPN
工作温度 橡胶≤80℃四氟密封≤180℃硬密封≤425℃
运用介质 纸浆、污水、煤气等
■ 主要零部件材料:
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金
■ 主要外形连接尺寸:
公称压力PN
（MPa） 公称通径DN
（mm） L D D1 D2 H N-M D0
1.0 150 70 280 240 210 475 8-M20 280
 200 80 335 295 265 540 8-M20 360
 250 85 390 350 320 630 12-M20 360
 300 100 440 400 368 480 12-M20 400
 350 100 500 460 428 885 16-M20 400
 400 110 565 515 782 990 16-M22 400
 450 120 615 565 532 1100 20-M22 530
 500 130 670 620 585 1200 20-M22 530
 600 140 780 725 685 1450 20-M27 600
 700 165 895 840 800 1700 24-M27 600
 800 190 1010 950 905 2000 24-M30 680
 900 200 1110 1050 1005 2300 28-M30 680
 1000  1220 1160 1150 2780 28-M33 配电动
 1200  1450 1380 1325 3360 32-M36
 1400  1675 1590 1525 3920 36-M39
 1600  1915 1820 1750 4480 40-M45
