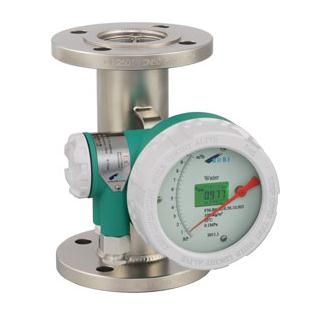

北光防腐就地指针型金属转子流量计

价格：电询 产地：北京 品牌：babi 型号：F56 北京空港北光仪表有限公司 在线咨询

详情介绍更新时间：2020/4/15 13:21:20

1.产品简介:
F56系列金属管浮子流量计所示，用于测量流经封闭管道中流体（液体、气体和蒸汽）的瞬时流量和累积流量的一种流量仪表，它可以就地指示和远传信号输出。
F56系列金属管浮子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动。浮子的位移量与流量的大小成比例，通过磁传动系统，以非接触方式，将浮子位移量传给指示器直接指示流量的大小。也可以配流量PCB板，输出二线制(4-20)mA信号、HART协议通讯，低流量和高流量报警。

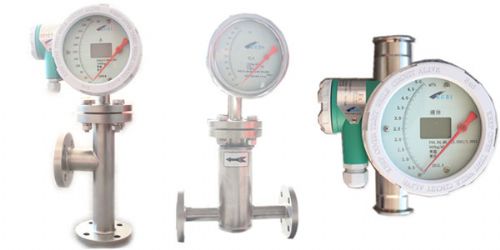

转子宣传

2.工作原理：
F56系列流量计，如图2-1所示，由流量传感器和流量指示器两部分组成。浮子垂直安装在锥形测量管内，由于流体的作用它可以在锥形管中上下自由浮动。在浮子内部嵌有一个高性能**磁钢，随着浮子的上下浮动，磁钢在其周围产生的磁场也发生变化。当流量趋于稳定，浮子处于动平衡时，其周围的磁场分布也达到固定。通过与锥形测量管机械连接的流量指示器，能将浮子的磁信号以非接触的形式传递出来，也就是说，指示器可以将流体的流量值以磁传递的方式进行检测和处理，*终将流量的大小通过指针的指示，指示在指示器的刻度盘上，同时LCD也读出瞬时和累计流量数值，输出标准二线制(4-20)mA信号/HART协议。　　　　　　


3.基本参数：
水:20℃ 25-100,000l/h
空气:1.013 bar abs 20℃　0.7-600m3/h 工作压力 16-40bar
介质温度　 材质 不锈钢,哈氏合金,PTFE
法兰连接 DN15-DN200
防护等级(指示器) IP 65
仪表高度　　
法兰连接(不包括密封垫圈) 250mm
电流输出(两线制ESK) 4-20mA

4.选型代码:

F56选型代码1
安装前注意事项：
流量计属于精密仪表，所以在运输、储存、安装和使用过程中必须要轻拿轻放，杜绝野蛮运输，过应力安装，一定要保证指示器与测量管的整体位置，出厂时已经对整体严格计量、校验、检验完毕，不得随意拆卸指示器和测量管，如果随意拆卸指示器和测量管，将会影响流量计测量精度，如果需要拆卸指示器和测量管，要与制造厂取得联系，或在制造厂的售后服务人员指导下进行。

流量计准备安装到工艺管路之前，拆卸所有内包装物品，检查清理测量管内因运输需要的填充物，在运输过程中有无损坏。流量计安装时，要先对工艺管路进行清洗、吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。

YJ　1.23
北光金属转子流量计
