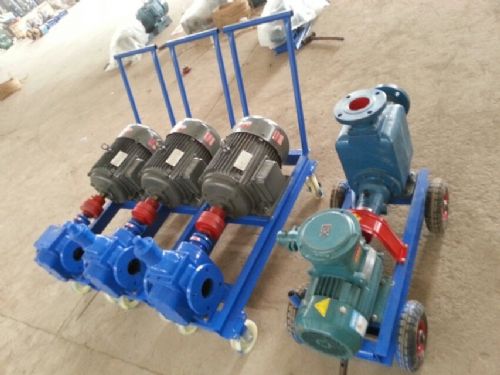

河北唐山-40cr合金钢材质齿轮的YCB1.6-1.6圆弧齿轮泵

价格：400元 产地：泊头市茁博机械厂 品牌：茁博 型号：YCB 规格：YCB1.6-1.6 泊头市茁博机械厂 在线咨询

详情介绍更新时间：2015/9/4 16:00:01

　 适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3M2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
● 应用范围

　　　在输油系统中可用作传输、增压泵；
　　　在燃油系统中可用作输送、加压、喷射的燃油泵；
　　　在液压传动系统中可用作提供液压动力的液压泵；
　　　在一切工业领域中，均可作润滑油泵用；

●结构特点

　　　采用了国际上被认为输送泵*先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。曾获国家级重大科技成果项目，并获国家教委科技进步三等奖。圆弧齿轮泵在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。

　　　具有效率、噪声低，并具有良好的节能效果。本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比*突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域

　　主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
　　　泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力*小，因此轴承负荷小，磨损小，泵效率高。
　　　泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。
　　　从主轴外伸端向泵看，为顺时针旋转。
● 性能参数表

型号

流量
Q 转速
n
r/min
排出压力
p
Mpa 必需汽
蚀余量
r
m 效率
η
％
电动机
m3/h 频率
Hz 功率KW
型号

YCB0.6-0.6　0.6 910　　0.6　　5.5　　32 50 0.75 Y90S-6
1.0
1390
50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2
1710 60 0.75 Y80L2-4
YCB0.6-1.6　0.6 910　　1.6　　7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6　1.6 910　　0.6　　5.5　 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6　1.6 940　　1.6　　7.0 71 50 2.2 Y112M-6
2.5 1440 50 4
Y112M-4
1.9 1150 60
2.2 Y112M-6

3.0 1750 60 4 Y112M-4

YCB3.3-0.6　3.3 940　 0.6　 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2
Y112M-6
7.2 1730 60 3 Y100L2-4

YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6

7.2 1750 60 7.5 Y132M-4

YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60
