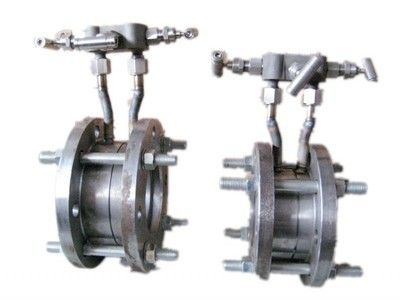

德润流量测量孔板

价格：20元/20 产地：盐山城南开发区 品牌：德润 规格：个 沧州德润管道有限公司 在线咨询

详情介绍更新时间：2013/11/30 13:52:58

1、 型式
流量测量装置包含两种型式，即焊接型流量测量装置和法兰型流量测量装置。焊接型
流量测量装置主要用于高压汽水管道（主汽、给水），包括LCP 型长径喷嘴系列、焊接流
量喷嘴组件和焊接流量孔板组件。法兰型流量测量装置主要用于中、低压汽水管道，包
括流量测量孔板对焊法兰组件。
2、设计原则
由于亚临界及以上参数机组都采用测量汽轮机调节级前后压差来获得主蒸汽流量，因
此本典管取消亚临界及以上参数机组主蒸汽管道用流量测量装置。
给水管道的焊接流量测量装置除保留原《87 典管》中测量孔板型式外，还增加了焊
接流量测量喷嘴。
焊接型流量测量装置和法兰型流量测量装置与管道连接部分的材质均与所连接管道
的材质相同，避免异种钢焊接。
3、流量测量装置主要技术要求按DL/T 695-1999 和GB/T 2624-93 执行。

焊接喷嘴： WN（内径管为WNI） 法兰喷嘴： FN（内径管为FNI）
长径喷嘴： LN（内径管为LNI） 法兰孔板： FO（内径管为FOI）
焊接孔板： WO（内径管为WOI）

焊接型： 对于外径管，规格代码用公称通径表示；对于内径管，规格代码用*小
内径（mm）表示。
法兰连接型：用公称通径表示。

生产材料：
　1、碳钢：20#，20G，16Mn，16MnR，106B，St45.8；
　2、合金钢：Cr5Mo，15CrMo，12CrMo，12Cr1MoV，Cr9Mo，STBA20，STBA24，STBA25，P22，10CrMo910；
　3、不锈钢：1C18Ni9Ti，0Cr18Ni9，00G19Ni10，0Cr25Ni20，1Cr19Ni9，0Cr18Ni12Mo2Ti，321，304，304L，316，316L
