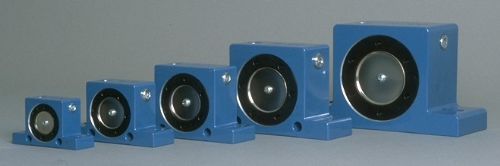

FINDEVA R振动器

价格：3500元 产地：瑞士 品牌：FINDEVA 型号：R50/65/80/100/120 上海欧镜精密机械有限公司 在线咨询

详情介绍更新时间：2015/7/14 12:26:20

*高温度：１４０℃——２８０℉
噪音级范围：７５——１００dBA
性能介绍：

此小型气动振动器设计简单，但仍可给出很强的离心力。

客体由挤压铝加工而成，精制钢滚在其中滚动。此钢滚由两片特制高抗冲击塑料端盖定位。在壳体上有两个水平孔和两个垂直孔，使安装容易。空气从相互垂直的两个进气孔中的一个进入。这两个进气孔为标准管螺纹。为堵住不用的一个进气孔，随机提供一个管塞。



应用：

Ｒ系列气动滚子高频振动器为细小物质的传送提供了一种新方法。由于是气动，所以频率可以通过调节气压进行控制。

应用实例包括：

漏斗清空
小颗粒激励
细粉末移动
塑料和水泥的模中捣实


1
挤压铝合金壳体
8
进气喷口

2
铸铁衬套
9
排气口

3
合金钢滚子
10
排气扩散器

4
塑料端盖
11
消音盘

5
垂直进气孔
12
底座安装孔

6
水平进气孔
13
侧安装孔

7
气槽
　
　


性能参数表

型号
频率 V.P.M
测得的离心力
空气消耗量/分钟　
2Bar
29PSI
4Bar
58PSI
6Bar
87PSI
2Bar=29PSI　4Bar=58PSI　6Bar=87PSI　2Bar=29PSI　4Bar=58PSI　6Bar=87PSI　
N　LBS　N　LBS　N　LBS　Ltr.　CF　Ltr.　CF　Ltr.　CF　
R-50　25,000　35,000　36,000　1,070　240　2,920　657　4,220　950　100　3.5　145　5.1　195　6.9　
　　
R-65　19,000　21,000　26,000　2,730　614　4,830　1,089　6,120　1,377　200　7.0　300　10.6　400　14.1　
　　
R-80　15,500　18,500　19,000　3,000　675　6,090　1,370　7,450　1,676　290　10.2　430　15.2　570　20.1　
　　
R-100　11,000　14,000　16,000　3,750　844　6,750　1,519　8,900　2,003　370　13.0　550　19.4　730　25.8　
　　
R-120　10,000　11,500　12,500　8,000　1,800　10,000　2,250　12,500　2,812　500　17.6　730　25.8　970　34.2　
　本表数据在重型实验台上取自Kistler 3轴测力计。

当安装刚性差时频率和力值会减小。



本公司保留在不事先通知的情况下修改或撤消任何指标或产品的权利，并且不因此而承担任何责任。

　


尺寸表

型号　A　厚度　C　D　E　F　G　G/H
英国标准管螺纹
重量　
mm　inch　mm　inch　mm　inch　mm　inch　mm　inch　mm　inch　mm　inch　kg　Lbs　
R-50　50　1.97　29　1.14　86　3.38　68　2.68　12　0.47　7　0.27　40　1.57　1/8　0.370　0.82　
R-65　65　2.56　37　1.46　113　4.45　90　3.54　16　0.63　9　0.35　50　1.97　1/4　0.760　1.68　
R-80　80　3.15　43　1.69　128　5.04　104　4.09　16　0.63　9　0.35　60　2.36　1/4　1.270　2.80　
R-100　100　3.94　52　2.05　160　6.30　130　5.12　20　0.79　11　0.43　80　3.15　3/8　4.700　10.35　
R-120　120　4.72　77　3.03　194　7.64　152　5.99　24　0.94　17　0.67　不带侧安装孔　3/8　5.700　12.55
