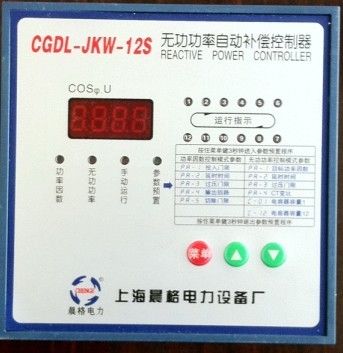

晨格CGDL-12型自动控制器

价格：电询 产地：上海 品牌：上海晨格 型号：JKW 上海晨格电力设备厂 在线咨询

详情介绍更新时间：2015/6/1 13:52:48

　 是针对电网冲击性负载所产生的冲击性无功功率的*无功功率补偿控制器.它与快速的无触点开关配合,可对快速变化的负载做出快速的响应,将系统的功率因数实时稳定在用户*的范围内.可稳定受电端及电网的电压,提高供电质量、改善系统的稳定性,提高输电能力、降低电网的功率损耗,提高变压器的输出功率及运行经济效益.

功能特点：
　1、响应速度快,从无功变化时刻起到输出一步到位的补偿控制信号所用时间*长11mS.
　2、使用快速傅里叶分解算法,只提取基波无功功率,功率因数作为投切控制的物理量,所以它对谐波不敏感.
　3、提供12种电容器容量编码方法,*大程度的适应现场快速变化的无功功率.
　4、提供PT、CT、计量模式控制参数,用户只要通过修改这些参数就可适应单相、3相3线、3相4线和不同电压等级不同电流等级的电网系 统,适应能力强.
　5、提供电容器容量监测功能,可使补偿装置不在故障状态下运行,可避免故障扩大化.
　6、所有控制参数都有密码保护,只有知晓密码者才能修改这些参数.
　7、提供谐波保护、欠压过压保护功能.
　8、提供远程通讯功能,用户利用此功能可实现远程修改控制参数,远程控制电容器的投切和远程监控并将异常事件发送到用户*的邮 箱或手机等功能.
　9、提供手动投切电力电容器组的功能,方便安装调试.
　10、提供人性化的操作界面,操作直观简单.
技术参数：
　　　适用系统:3相4线;3相3线;单相系统
　　 电源电压:AC 220V -15％->+20％
　　 使用频率:45-65Hz
　　　信号电流:0-5A AC
　　　输入电压信号:AC 100V 注:利用电压互感器可适用更高等级电压
　　　内置虚拟电压互感器1:220/100 注:对于220V的电压信号可直接输入
　　　内置虚拟电压互感器2:380/100 注:对于380V的电压信号可直接输入
　　　输入电流阻抗:<0.05欧姆
　　　输入电压阻抗:100V 390K欧姆
　　　输入电压阻抗:220V-380V 780K欧姆
　　　控制方式:有源开关信号-12VDC/10mA/路
　　　*快响应速度:11mS(50Hz)
　　　控制回路:1-12路
　　　工作温度范围:-20℃-+70℃
　　　通讯口:RS485
　　　通讯协议:MODBUS RTU
　　　显示方式:4位红色数码管
　　　安装方式:嵌入式安装,附件固定
　　　外观尺寸:140mm*138.5mm*138.5mm(长*宽*高)
　　　开孔尺寸:140mm*140mm(注:实物尺寸为138.5mm*138.5mm)
　　　附带通讯功能开孔尺寸：139*139mm
　　 选型表格
　　 型　 号 控制 路数 开孔 尺寸 备　注
CGDL-JKW-8 8 138*138 数码管显示
CGDL-JKW-12S 12 138*138 数码管显示
CGDL-JKW-16 16 138*138 数码管显示
CGDL-JKW-18 18 139*139 带通信
　
CGDL-12 12 113*113 液晶显示*带通讯
CGDL-16S 16 113*113 液晶显示
