山西GLC10G 防爆外夹式超声波流量计

价格：30000元/台 产地：常州 品牌：典宏 型号：GLC10G 规格：1*1 山西恒瑞泰科贸有限公司 在线咨询

详情介绍更新时间：2015/7/13 11:37:26

GLC10G 矿用隔爆兼本安型流量传感器

1、概述

GLC10G 矿用隔爆兼本安型流量传感器（以下简称流量传感器）可以在有甲烷、煤尘等爆炸的危险

环境中使用，属于矿用隔爆兼本安型设备。它具有非常简单的安装方式，无需破管、无需停水，使客户

轻松实现灵活的管道流量的测量。产品还可以配备**安装夹具，无需日常维护，长期提供可靠、准确、

无飘移的测量。流量传感器采用了*先进的数字相关技术和智能自适应声波技术，以“速度差法”为原

理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流

量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可安装在煤矿

井下、工矿企业有防爆要求的场所。

GLC10G 矿用隔爆兼本安型流量传感器防爆型式：矿用隔爆兼本安，“Exd [ib]I Mb”,其型号及规

格如下：

G L C 10 G

管道用

*大测量范围：±10m/s

超声波原理

流量

传感器

2、使用环境及条件


a)环境温度：（0～40）℃；

b)湿度：≤95％；

c)大气压力：（86～106）kPa；

e） 煤矿井下有甲烷爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。

d) 无强磁场、无显著振动和冲击的场合

3、主要技术指标
3.1供电电压及功耗

a)额定工作电压：AC 127V/220V（变压器带抽头，AC220V 仅用于地面调试，井下供电使用 AC127V）；；

b)工作电流：≤ 0.1 A；

c)超声波探头为压电陶瓷晶片，符合简单设备要求，产生的电压不超过 1.5V；

3.2超声波发射声强：脉冲源，≤0.01W/cm²,≤1.5mJ/cm²；

3.3测量管路材质：金属或可传导超声波的非金属管道

3.4测量方式：外夹式；

3.5测量范围：流速±0.5～±10m/s，测量管径 DN50-DN2500；

3.6基本误差：±1.5％；

3.7重 复 性：0.6％；

3.8输出频率信号： 1 路，（200～1000）Hz，高电平时电压不小于 3 V（拉出电流 2 mA 时），低电平时电压不大于 0.7 V。*大传输距离 2km(采用 MHYVR 通信电缆：线径截面不小于 1.5mm2)；

3.9输出电流信号： 1 路，（4～20）mA，负载电阻 1～500 Ω。*大传输距离 500m(采用 MHYVR 通信电缆：线径截面不小于 1.5mm2)；

3.10本安参数： Um：140V　Uo：16.1V　Io：125.0mA　Lo：2.0mH　Co：4.0uF；

3.11电源波动范围：额定电压的 75％～110％；

3.12外形结构

a)流量传感器属于矿用隔爆兼本安型设备，能适应煤矿井下恶劣环境使用要求；

b)设备提供 1 组交流电源输入端口、1 组频率信号输出端口、1 组电流信号输出端口；

c)出线口：6 个（电缆直径Ф8 ～ 19）；

d)重量：≤ 40 kg；

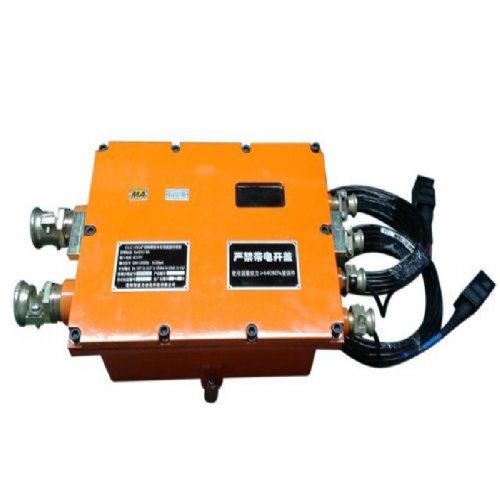

e)外观结构图如下：
