电缆桥架成型机

价格：600000元/台 产地：江阴市华士镇陆桥陆东大街183 品牌：天原 型号：GY-160 江阴市博世杰科技有限公司 在线咨询

详情介绍更新时间：2017/2/7 8:14:20

电缆桥架成型机简介：
苏州天原设备科技有限公司是*大的电缆桥架成型机的江苏地区*好的供应商。
1, 设备主要技术参数：
1.1可根据生产需要轧制个带钢宽度150mm≤§≤1050mm多种规格的电缆桥架。
1.2材质要求：Q235冷轧板。
1.3板材料厚：1.6~2.0mm。
1.4成型设备连续成型速度时：0～6米/分钟。
1.5装机总容量：约95kw
2, 桥架产品轧制指示：
产品规格轧制范围：100-900mm lengthX50mm height
生产工艺流程：自动放料—初校平—送料（伺服）—冲孔—切断—输送料—成型—出料
3, 设备结构概述
3．1放料机
技术参数：板料宽度：150—1050mm；材料厚度0.8—2.0mm；
内径涨缩范围ф460-510 mm；
料卷*大外径:φ1200mm;承载重量：≤7T
3．2校平机
a.工作辊数：九辊式校平机
3．3　NC1050伺服送料机
a.功能：送料
b.结构特点：采用伺服电机驱动。多段式送料：可输入10组不同送料长度，　 液晶触摸显显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。
3．4　JH21-400B冲压机
JH21-400B　
冲压机：采用钢板焊接机身，刚性好，外形美观。采用组合式气动摩擦离合器。
3．5 输送导正台
a.形式：动力辊轮式（输送材料）
b.功能与结构：导正冲压切断后的板料顺利进入辊弯成型机。导正装置主要由气缸组成。导向轮可方便地调整，适应不同的宽度的板料。

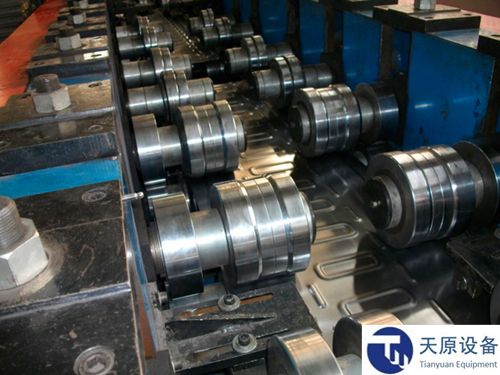

3．6成型主机
3.6.1.成型机架22道次（双排）
3.6.2宽度调节方式： 电动控制
3.6.3轧辊轴轴径：￠65 mm
3.6.4.轧辊模具材质：Gcr15，淬火处理，HRC58-62°
3.6.5　2台11kw变频电机　轧辊材质：GCr15
3．7出料台
结构：辊筒式，无动力
3. 8电器控制系统
全线的监视功能：实时监视生产线的运行状况，实现对各工位生产状况的监视；
具有故障检测功能：对生产线的信号时序进行按序检测、核对，发现错误，进行报警、停机；
电缆桥架成型机是苏州天原设备科技有限公司的拳头产品。
