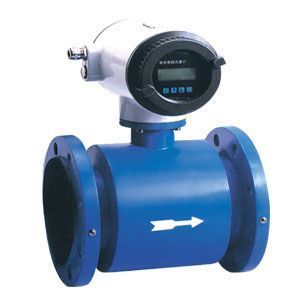

LKLD电磁流量计

价格：2600元/台 品牌：金湖力科 型号：LKLD 金湖力科仪表有限公司 在线咨询

详情介绍更新时间：2014/12/30 8:38:14

　是我公司采用国内外*先进技术研制开发的全智能型电磁流量计，广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁等工业领域中，用来测量各种酸碱、泥浆、纸浆等导电液体介质的体积流量。其全中文电磁内核转换器采用高速中央处理器。计算速度非常快、精度高，测量性能可靠。电磁流量计的传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。电磁流量计的测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。
一、特点：
►测量不受流体密度、粘度、温度、压力和电导率变化的影响；
►测量管内无阻碍流动部件，无压损，直管段要求较低；
►系列公称通径DN15.5～DN3003。传感器衬里和电极材料有多种选择；
►转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1503：1；
►转换器可与传感器组成一体型或分离型；
►转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
►流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
　　流、脉冲、数字通讯、HART协议；
►转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

二、主要技术数据：
整机和传感器技术数据

执行标准
JB／T 9248—1999

公称通径
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

*高流速
15m／s

精确度
DNl5～DN600
示值的：±0.35％(流速≥1m／s)；±3Mm／s(流速<0.99m／s)

DN700—DN3000
示值的±0.53％(流速≥0.83M／S)；±4mm／s(流速<0.83M／S)

流体电导率
≥5uS／cm

公称压力
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa

DNl5～DN150
DNl5～DN600
DN200～DN1000
DN700～DN3000
特殊订货

环境温度
传感器
—25℃—十60℃

转换器及一体型
—10℃—十60℃

衬里材料
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

*高流体温度
—体型
70℃

分离型
聚氯丁橡胶衬里
80℃；120℃(订货时注明)

聚氨酯衬里
80℃

聚四氟乙烯衬里
100℃；150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料
不锈钢0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电极刮刀机构
DN300—DN3000

连接法兰材料
碳钢

接地法兰材料
不锈钢1Crl8Ni9Ti

进口保护法兰材料
DN65—DNl50
不锈钢1Crl8Ni9Ti

DN200～DNl600
碳钢十不锈钢1Crl8Ni9Ti

外壳防护
DNl5～DN3000分离型橡胶或聚氨酯衬里传感器
IP65或IP68

其他传感器、——体型流量计和分离型转换器
IP65

间距(分离型)
转换器距离传感器一般不超过100m



转换器技术数据

电源
交流
85—266V，45—405Hz

直流
11—40V

操作键和显示
按键式
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。


磁键式
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。


内部积算器
正向总量、反向总量及差值总量。

输出信号
单向模拟输出
全隔离，负载≤600D．(20mA时)；

上限：0—21mA可选，每档lmA；

下限：0—21mA可选，每档1mA；

正、反向流量输出方式编程。


双向模拟输出
下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出
两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；

方波或选定脉宽，选定脉宽上限2．55S，每档1ms；

无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。


双路报警输出
可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)


数字通讯
　
RS252，RS485，HART



衬里的选择
　衬里材料
主要性能
*高介质温度
适用范围

—体型
分离型
　

聚四氟乙烯（F4)
是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
70℃
100℃ 150℃ (需特殊订货)
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯（F46)
同F4，耐磨性、抗负压能力高于F4。
同
　

聚氟合乙烯（Fs)
适用温度上限较聚四氟乙烯低，但成本也较低。
80℃
