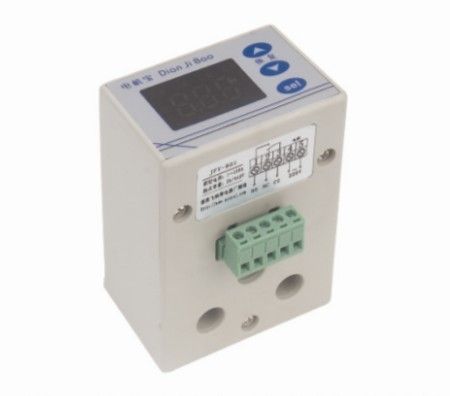

防高频电机保护器JFY-813

价格：电询 产地：浙江宁波 品牌：飞纳得 型号：JFY-813 慈溪飞纳得电器厂 在线咨询

详情介绍更新时间：2013/11/1 11:08:00

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
一、 电机宝主要功能

 电流显示
 过载保护
 欠载保护
 缺相保护
 三相不平衡保护
 自动恢复
 故障电流锁定
 内置时间继电器功能

二、 电机宝主要技术指标
指　标 型　号 单位
 JFY-801 JFY-802 JFY-808 JFY-811 JFY-813
额定电流设定范围 1～100 1～30 3～90 1～1000 0.2～10 A
电流量程 150 150 450 1000 15 A
电流测量精度 ±1％ -
电源电压 AC 220V V
触点容量 3A/440VAC（纯阻性负载） -
三、 电机宝操作指南
 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
 电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“”或“”键即可从保护锁定状态恢复。
 参数设置
在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。

内部参数代码如下表所示：
类别 代码 参数名称 设定范围 出厂　设定 单位 备注
过载保护类 F11 电动机额定电流
（整定电流） JFY-801 1.0 – 100 20 A 这个参数可以直接长按Sel键设定
   JFY-802 1.0 – 30.0 10
   JFY-808 3.0 – 90.0 20
   JFY-811 1～1000 20
   JFY-813 0.2～10 3
 F12 反时限曲线 0 - 5 1 - 0表示定时限，1-5为反时限，请参见工作原理说明，JFY-801无此参数
 F13 定时限动作时间 0.1 – 60.0 3.0 秒 在F12=0时起作用
欠载保护类 F14 欠载动作点 0 - 80 20 ％ 电流低于额定电流（F11）的设定百分比时，产生欠载告警
 F15 欠载动作时间 0.1 – 60.0
OFF OFF 秒 “OFF”表示关闭欠载保护功能，
缺相和三相不平衡类 F21 三相不平衡动作点 1 – 50 20 ％
 F22 三相不平衡动作时间 0.1 – 60.0
OFF 5.0 秒 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能
 F23 缺相动作时间 0.1 – 60.0
OFF 2.0 秒
自动恢复类 F51 自动恢复次数 0 - 10 1 次 F51设为0表示不允许自动恢复;
具体设置方法参见工作原理说明

 F52 自动恢复间隔时间 0.1 – 99.9 15.0 分钟
 F53 重复故障间隔时间 1 - 999 60 分钟
附加功能类 F61 上电延时 0 – 999 0 秒 通电若干秒后再吸合继电器，相当于一个时间继电器功能
 End 退出设置状态 -
