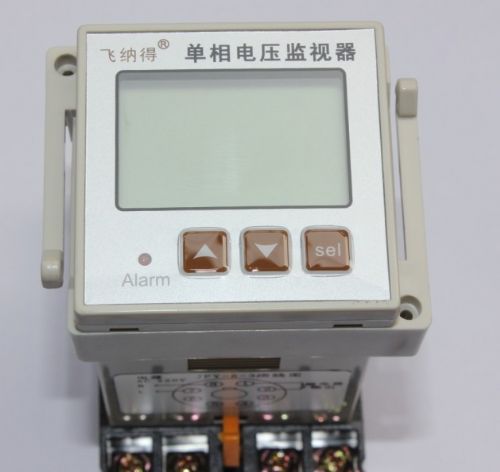

单相过欠压保护器JFY-5-3

价格：电询 产地：浙江宁波 品牌：飞纳得 型号：JFY-5-3 慈溪飞纳得电器厂 在线咨询

详情介绍更新时间：2013/11/1 11:03:31

一．1. 是一种智能型电源保护器，采用微控制器和数字处理技术，集电压显示、过欠压保护一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。
2. 电源保护器适用范围
电源保护器可广泛应用于各种低压电器控制系统，替代传统的过欠压保护器。

二．　主要技术参数　
主要功能
1 电压显示　  　　显示当前电源各相平均电压值
2 过欠压保护 　　超出设定值,切断设备电源

技术参数　
1.电源电压：220V　　　　　　　
2.电压测量精度：±1％　　　　　
3.输出触点容量：3A/250VAC　　　　　　　　　　　
4.工作环境：温度-20C～60C湿度85％，无凝露　
5.频率：50/60HZ　　　　　　　
6.外形尺寸：（长*宽*高）：48*48*90mm　
　　　　　　　　　　　　　　　　　
三、操作指南
1.告警功能
当发生电源过欠压、故障时，显示屏闪烁显示“过压”、“欠压”、等字样，并且继电器输出触点断开。

2.设置过欠压值
长按“Sel”键2秒，显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。
(注：过欠压值也可用内部参数F11和F12设置，效果是一样的)。
过压值设到*大会显示“OFF”，表示关闭过压告警功能；欠压值设到*小会显示“OFF”，表示关闭欠压告警功能。

3. 内部参数设置
在显示电压状态，长按“▲ ”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。

电源保护器内部参数代码如下表所示：
类别 代码 参数名称 设定范围 出厂设定 单位 备注
电压设类 F11 过电压设定值 200-300
OFF 242 V 当电压≥242V时产生告警，≤240V时恢复；当电压≤187V时产生欠压告警，≥189V时恢复。“OFF”表示关闭过压或欠压告警功能。
 F12 欠电压设定值 OFF
120-240 187 V
 F13 过欠压恢复回差 1-20 2 V
动作时间 F21 过欠压动作时间 0.1-60 5.0 秒 各类故障需要持续设定的时间才会产生作用。
功能类 F90 显示型号和版本号
 END 退出设置
