智能型涡街流量计

价格：电询 产地：北京 品牌：BABI 北京空港北光仪表有限公司 在线咨询

详情介绍更新时间：2020/4/15 13:19:09

产品描述区图片模板（顶部）
产品简介：
概述:
FPV58系列智能型涡街流量计,由FPV580、FPV581、FPV582 组成。
· 结构简单、无运动件、可靠性高、耐用性强，流路中只有一个梯形的旋涡发生体。
· 发生体中的二片压电元件用来检测所产生旋涡，检测元件不接触介质。
· 液体、气体和蒸汽可由同一结构的检测传感器测量。
· 可测量各种温度、压力范围的介质。
· 输出与体积流量成正比。
2、特点:
· 结构简单、无运动件、可靠性高、耐用性强，流路中只有一个梯形的旋涡发生体。
· 发生体中的二片压电元件用来检测所产生旋涡，检测元件不接触介质。
· 液体、气体和蒸汽可由同一结构的检测传感器测量。
· 可测量各种温度、压力范围的介质。
· 输出与体积流量成正比。

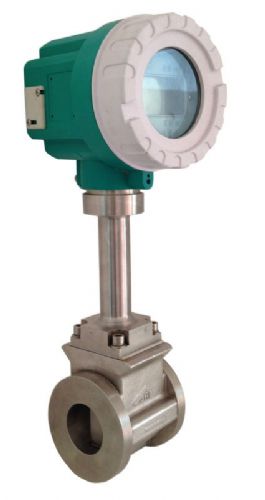

产品图片：

2格式工厂照片 016格式工厂照片 015

产品参数：
1． 测量介质：液体、气体、蒸汽。
2． 测量范围：详见流量表。
3． 测量精度：标准型；
液体：指示值的± 1.0％
气体：指示值的± 1.0％（速度为35m/s 以下）
蒸汽：指示值的± 1.0％（速度为35m/s～80m/s）
测量精度：特殊型；液体：指示值的± 0.5％
4. 重复性：指示值的0.2％
5. 流体温度：
标准型；-40℃～+160℃ 高温型；+280℃
6. 额定压力等级：: DN15～DN50 1.0-32.0 MPa
DN65～DN100 1.0-16.0MPa
DN125～DN150 1.0-10.0MPa
DN200～DN400 1.0-4.0MPa
7. 安装形式：一体型法兰进接、一体型卡装。
8. 环温度：-20℃～+60℃
9. 环湿度：≤ 85％RH
10. 电源电压：24V DC ± 10％
11. 输出信号：二线制；4-20 mA/4-20 mA+HART
12. 材质：
指示器壳体；铝喷涂
主体、旋涡发生体SUS304、SUS316、SUS316L
Ti、HC、HB。
13. 电气接口螺纹：M20x1.5;1/2 NPT
14. 防护等级：I P 6 5 。
15.电气防爆等级：本安79:ExiaIICT5
隔爆79:ExdIICT5
安装要求:
直管段要求:
为了准确测量,在涡街流量计的上游必须有足够长的直管段,上游的流动分布应尽可能不受扰动。以下给出了各种管路情况下流量计要求的上游和下游直管段长度。
选择理想的安装位置
一般可安装于管道的任意方向,仪表上有一箭头表明流体方向,安装时介质流向应与其一致。液体测量时,在垂直
管道中应保证流体流向向上,根据被测介质的特征及管道结构*以下的安装位置:
高温介质:垂直管道3, 水平管道2;低温介质:垂直管道3, 水平管道1、2。保证仪表内径与管道内径一致应当根据工艺管道的内径尺寸，合理选择仪表表体内径的标准尺寸。仪表在安装时,使用本公司提供的定位法兰可以保证仪表表体与管道同心,避免安装偏心造成的测量误差。
12.10
