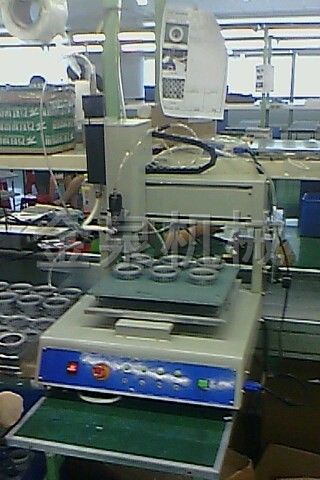

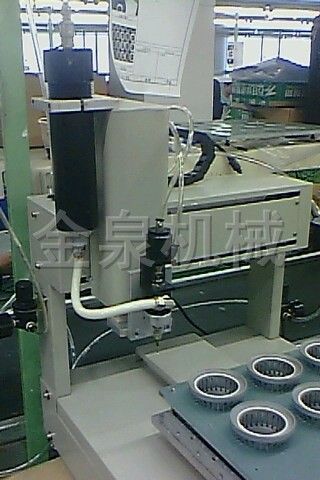

台式全自动点胶机

价格：电询
产地：泉州
品牌：金泉
金泉机械
在线咨询

详情介绍更新时间：2013/10/28 11:40:56

一．说明
设备针对高速高精度连续轨迹运动场合，配备自主开发的高端连续轨迹运动控制器,可应用在对精度及速度有较高要求的点阵及轮廓控制上。控制卡采用高性能数字信号处理器和现场可编程门阵列技术，可实现纯三维连续轨迹插补运动，通过路径示教的方式编辑程序文件，下载到控制卡后，控制卡可自动执行程序文件，完成工件加工。

二．配置参数
外型尺寸：长 580mm * 宽 500mm * 高 680mm
工作行程：X轴300 mm *　Y轴300 mm *　Z100mm
龙骨部分：台湾铝合金和高档钢构材料结构/CNC数控加工中心板金加工；
驱动电机：进口微步进电机；
电源部分: AC220V/350W台湾明纬工业电源；
导程系统：台湾上银品牌精密导轨滑块；
皮带轴承：美国3M超高扭矩力皮带，日本NSK精密轴承；
光电开关：日本欧姆龙；
连接线材：高档屏蔽线（信号线，电源线）；
控制系统：三轴点胶机运动控制器，英特尔芯片组，日本SMC精密气动元件；
控制模式：点、线、直线、圆弧插补，支持三轴联动；
编辑系统：中英文人机界面，手持示教编程器；
外部接口：示教盒接口RS-232
电源接口：AC220V 50Hz；
*高速度：800mm/sec；
定位精度：0.02mm；
重复精度：0.025mm；
机器重量：50kg；
工作温度：-15-50°C；
*大负重：X,Y轴8kg 、Z轴2.5kg；
随机配件: 标配手持示教盒,串口线；
选配软件: 无需图形编辑,直接导入(DXF/DWG格式)；

三．产品优点
1. 代替工人在各种平面或非平面的工件上选择性地快速涂胶、灌封胶作业,以及特定区域的点胶作业，实现机械化生产，简单便利、高速精确，带有工作控制按键，不需外接教导器单机即可操作，比同类产品安装*容易、调试更方便、操作设定更是简单。
2、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
3、具有画点、直线、连续线、弧、圆、椭圆、跑道、距形、螺旋线、涂布、不规则三维样条曲线连续补间和组合多段线等图形元素。丰富的手工教导功能。
4. 设备机身采用CNC一体加工，有效保证了XYZ的垂直度，提高了设备的加工精度，大大降低机械噪声，实现超静音运行。
5. 人性化教导盒使您轻轻松松完成程序设定，搭配图示化按键设计的教导盒，让您弹指之间轻轻松松设定完成任何点胶路径的设定。更可简易完成各种路径之矩阵复制、偏移修改、校正点位设定及各机台之间的程序传输等超强功能。
6.*一可3D圆弧插补的电脑控制系统，精心研制的控制卡让本机成为一台真正可精确控制
时间及位置的三轴圆弧插补设备，让您放心使用于任何非平面的3D点胶路径。
7.中文操作界面程式文件可通过U盘上传/下载，方便资料管理及保存。
8.配备大容量的SD卡，可存储数千个加工文件，每个文件可支持8000条指令，
9.每条动作指令都有独立的开胶时间和关胶时间，退枪高度和指令间的延时间隔时间，使堆胶、拉丝等工艺难题迎刃而解，灵活的批量修改功能可以提高编辑效；
10.适用于各式需求点胶产业:
一般常见UV胶、水晶胶、硅胶、玻璃胶、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、502瞬间胶、热熔胶……等点胶工艺.

四．应用范围
◎半导体元件的封装；电子元件封装；
◎PCB电子零件固定及保护；
◎LCD玻璃机板封装粘接；
◎LED显示屏灌封、LED防水电源灌封；节能灯座涂胶；
◎移动电话机板涂布或按键点胶；
◎扬声器点胶；喇叭及音响涂胶；
◎蓄电池盒点涂胶封合；
◎汽车零件涂布；发动机缸盖涂胶，汽车门窗及玻璃涂胶，车灯涂胶封装，
◎五金零件涂布接着；
◎定量气体、液体填充涂布；
◎COB芯片邦定；
