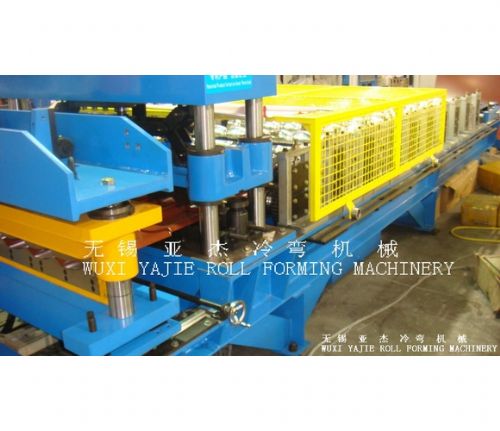

YX系列槽式电缆桥架设备

价格：450000元/套 产地：江苏无锡 品牌：亚杰 型号：YX系列 规格：18*1.5*1.5米 无锡亚杰冷弯机械有限公司 在线咨询

详情介绍更新时间：2014/5/5 10:14:26

该生产线含开卷机、校平机、伺服送料、导正冲孔压筋切断一体机、输送架、导正--辊弯成型机（含轧辊）、出料架各一套。
1、 生产线主要技术参数
适用板材:　　　Q235
适用板厚:　　　0.8-2mm
*大板宽：　　 200～960mm
制件规格：　　 100X50-600X150mm(见附表、图要求)
制件长度：　　 2000～8000mm
卷料内径：　　 Φ508mm
线速度:　　　　4-8m/min

产品规格：
? 产品按需方提供(双方认可)的产品图（规格见下表），*终按此图验收。
? 设备油漆颜色：　　　（见色板）。
? 生产线方向：左进料右出料。

宽*高*厚

　　　 100 　　　 150 50
600 600x100 600 x150
500 500x100 500x150
400 400x100 400x150 　　
300 300x100 300x150 　　300x50
200 200x100 200x150 　　200x50
100 100x100 100 x150 　　 100x50


2、 生产工艺及配置概述
生产工艺流程：开卷----校平----送料---冲孔压筋切断----输送料架---成型---出料
设备组成：
1）、开卷机　　　　　　　　　　 一台
2）、校平机　　　　　　　　　　 一台
3）、伺服送料机　　　　　　　　 一台
4）、冲压切断　　　　　　　　　 一套(含冲模)
5）、自动输料架　　　　　　　　 一台
6）、成型主机　　　　　　　　　 一台
7）、出料架　　　　　　　　　　 一套
8）、PLC电器控制系统　　　　　　一套

3、　 设备结构概述：
本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。

3.1自动开卷机
a.形式：悬臂卷筒式。
b.功能及结构特点：用于支撑钢卷和钢卷展开，由型钢焊接机身. 采用涨缩式单悬臂芯筒，机械螺旋涨缩，减速电机驱动收放卷，带气动离合装置，设有气动防松压料装置及双侧挡料装置。操作方便。
c.技术参数：
板料宽度：200—960mm；材料厚度0.8—2mm；
料卷内径：φ508mm；内径涨缩范围ф450-550；
料卷*大外径：φ1200mm;承载重量：≤8T

3.2校平机
a.形式：九辊式主动校平机
b.功能及结构特点：校平钢带。由夹送辊及校平辊组成，夹送辊可单独调整，校平上辊采用整体结构，前后设两个调整点，可形成一定的倾斜角度，便于提高校平质量。上夹送及校平辊采用蜗轮副串联提升装置，做到同时升降。变频高速电机接蜗轮减速机带动传递给下夹送辊及校平辊。校平机入料端带有一对导向平辊及两对导向立辊，导向立辊可对中移动及同时移动。手轮调整，带刻度，方便对中。
校平机前后均带有引料过桥装置。校平机与送料器之间设活套及检测装置，发出反馈信号入控制系统，控制系统发出指令给变频高速电机变速，以控制活套中料带的储存量，达到不间断校平的目的。
校平工作辊采用GCr15高频淬火，硬度可达HRC45-55。
c.技术参数：材料宽度200-960mm；材料厚度0.8-2mm；
校平辊数量：工作辊9辊（上4下5），夹送辊2辊
电机功率： 5.5KW

3．3　导正台
a.形式：辊式托料导正
b.功能与结构：导正带钢。导正装置主要由气动引料过桥、托辊、导向立辊组成。导向立轮可方便地调整，适应不同的带钢宽度。镀锌托辊，美观灵活。
c.技术参数：材料宽度200-960mm；材料厚度0.8-2mm；

3．4伺服送料机
a. 形式：伺服送料
b. 功能与结构：夹送带钢至压力机。聚氨脂压辊，保证送料力。送料每模送料误差控制在±0.15mm以内。与伺服钳式相比，送料长度设置更灵活，适应范围更广。
此送料器更适合宽料送进，适应大规格无孔桥架（槽式，无导销）冲压的送料，可有效的提高送料精度。
伺服电机、测量元件、数控系统为进口元件。
c. 技术参数：
*大送料次数： 30~40次/分（针对配套冲床作相应要求，并可调）
送料步距：100MM/步（可调）；
*大板料厚度：　　 2mm
材料宽度：　　　　 200—960mm

3．5冲压机
a.形式：JFY-315型3150KN压力机，摩擦离合器，PLC控制，生产率高。设备刚性好，模具寿命长。
b. 功能与结构：
机身采用整体钢板焊接结构，具有较高的刚度，并且结构合理，外形美观。
曲轴纵向放置，支点距离短，曲轴刚度好。
传动齿轮封闭在机身内部，齿轮浸油润滑。调速电机
