ZW32-12户外高压真空断路器

价格：4000元/台 产地：浙江 品牌：上高 型号：ZW32-12/630-20 规格：国标 乐清市上高电气有限公司 在线咨询

详情介绍更新时间：2013/12/28 9:51:10

　 为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
　　 本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
　　1.3 型号意义
　　
　　1.4 引用标准
　　 断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
　　1.5 使用环境条件
　　 1、海拔高度不超过2000米；
　　 2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
　　 3、风速不大于35m/s；
　　 4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
　　1.6 主要技术参数（见表1）
　　表1
　　序号 项目 单位 数值
　　1 额定电压 kV 12
　　2 额定频率 Hz 50
　　3 额定电流 A 400、630
　　4 额定短路开断电流 kA 16、20
　　5 额定峰值耐受电流 kA 40、50
　　6 额定短时耐受电流（4S） kA 16、20
　　7 额定短路关合电流（峰值） kA 40、50
　　8 机械寿命 次 10000
　　9 额定电流开断次数 次 10000
　　10 额定短路开断电流开断次数 次 30
　　11 1min工频耐压（湿）（干）相间、对地/断口 kV 34
　　42/49
　　12 雷电冲击耐受电压（峰值）相对、对地/断口 kV 75/85
　　13 二次回路1min工频耐压 kV 2
　　
　　1.7 机械特性（见表2）
　　表2
　　序号 项目 单位 数值
　　1 触头开距 mm 9±1
　　2 触头超行程 mm 2±0.5
　　3 分闸速度 m/s 1.2±0.2
　　4 合闸速度 m/s 0.8±0.2
　　5 触头合闸弹跳时间 ms ≤2
　　6 相间中国距离 mm 340±2
　　7 三相分合闸不同期性 ms ≤2
　　8 各相导电回路电阻 υΩ ≤80
　　9 带隔离开关各相导电回路电阻 υΩ ≤150
　　10 合闸时间 ms 30-60
　　11 分闸时间（分励脱扣） ms 20-40
　　12 储能电动机额定功率 W 40
　　2、结构特点

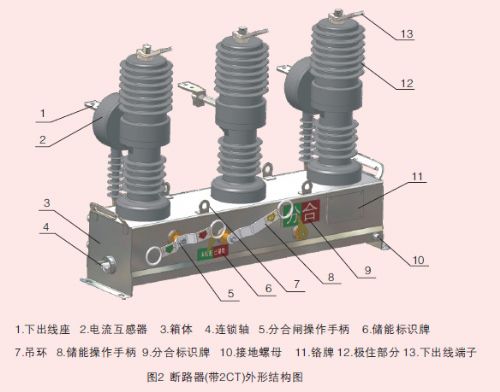

　　2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
　　2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。
　　2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
　　2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
　　2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
　　2.6 断路器的安装方式可采用单杆或双杆座装方式。
　　
　　3、安装、使用及维护
　　3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
　　3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。
　　3.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四
