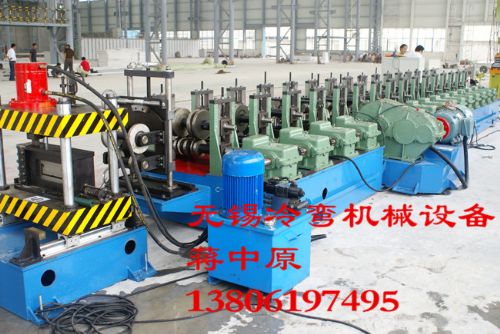

槽式电缆桥架设备YX-DLQJ

价格：250000元/套 产地：江苏无锡 品牌：亚杰 型号：YX-DLQJ 规格：15*1.5*1.2米 无锡亚杰冷弯机械有限公司 在线咨询

详情介绍更新时间：2014/5/5 10:08:17

该生产线含开卷机、校平机、伺服送料、导正冲孔压筋切断一体机、输送架、导正--辊弯成型机（含轧辊）、出料架各一套。
1、　　　　　 生产线主要技术参数
?　　　　适用板材:　　　Q235
?　　　　适用板厚:　　　0.8-2mm
?　　　　*大板宽：　　 200～960mm
?　　　　制件规格：　　 100X50-600X150mm(见附表、图要求)
?　　　　制件长度：　　 2000～8000mm
?　　　　卷料内径：　　 Φ508mm
?　　　　线速度:　　　　4-8m/min

产品规格：
2　　　 产品按需方提供(双方认可)的产品图（规格见下表），*终按此图验收。
2　　　 设备油漆颜色：　　　（见色板）。
2　　　 生产线方向：左进料右出料。
　
宽*高*厚




　　　　100
　　　　150
50

600
600x100
600 x150
　

500
500x100
500x150
　

400
400x100
400x150
　　

300
300x100
300x150
　　 300x50

200
200x100
200x150
　　 200x50

100
100x100
100 x150
　　　100x50




2、　　　　　 生产工艺及配置概述
生产工艺流程：开卷----校平----送料---冲孔压筋切断----输送料架---成型---出料
设备组成：
1）、开卷机　　　　　　　　　　 一台
2）、校平机　　　　　　　　　　 一台
3）、伺服送料机　　　　　　　　 一台
4）、冲压切断　　　　　　　　　 一套(含冲模)
5）、自动输料架　　　　　　　　 一台
6）、成型主机　　　　　　　　　 一台
7）、出料架　　　　　　　　　　 一套
8）、PLC电器控制系统　　　　　　一套

3、　 设备结构概述：
本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。

3.1自动开卷机
a.形式：悬臂卷筒式。
b.功能及结构特点：用于支撑钢卷和钢卷展开，由型钢焊接机身. 采用涨缩式单悬臂芯筒，机械螺旋涨缩，减速电机驱动收放卷，带气动离合装置，设有气动防松压料装置及双侧挡料装置。操作方便。
c.技术参数：
板料宽度：200—960mm；材料厚度0.8—2mm；
料卷内径：φ508mm；内径涨缩范围ф450-550；
料卷*大外径：φ1200mm;承载重量：≤8T

3.2校平机
a.形式：九辊式主动校平机
b.功能及结构特点：校平钢带。由夹送辊及校平辊组成，夹送辊可单独调整，校平上辊采用整体结构，前后设两个调整点，可形成一定的倾斜角度，便于提高校平质量。上夹送及校平辊采用蜗轮副串联提升装置，做到同时升降。变频高速电机接蜗轮减速机带动传递给下夹送辊及校平辊。校平机入料端带有一对导向平辊及两对导向立辊，导向立辊可对中移动及同时移动。手轮调整，带刻度，方便对中。
校平机前后均带有引料过桥装置。校平机与送料器之间设活套及检测装置，发出反馈信号入控制系统，控制系统发出指令给变频高速电机变速，以控制活套中料带的储存量，达到不间断校平的目的。
校平工作辊采用GCr15高频淬火，硬度可达HRC45-55。
c.技术参数：材料宽度200-960mm；材料厚度0.8-2mm；
校平辊数量：工作辊9辊（上4下5），夹送辊2辊
电机功率： 5.5KW


3．3　导正台
a.形式：辊式托料导正
b.功能与结构：导正带钢。导正装置主要由气动引料过桥、托辊、导向立辊组成。导向立轮可方便地调整，适应不同的带钢宽度。镀锌托辊，美观灵活。
c.技术参数：材料宽度200-960mm；材料厚度0.8-2mm；
