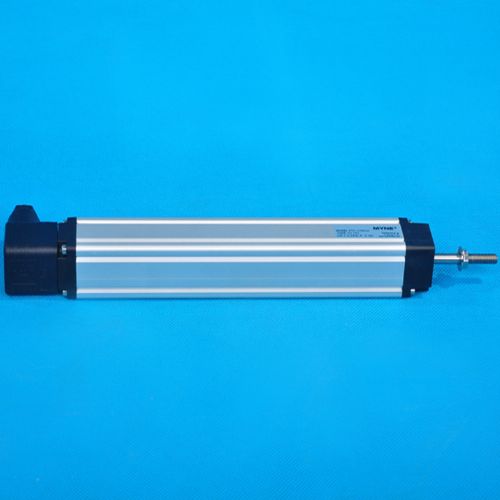

K拉杆电子尺

价格：电询 产地：深圳 品牌：myne 型号：KTC 规格：1250 深圳市博尔森科技有限公司 在线咨询

详情介绍更新时间：2015/10/22 10:15:36

耐磨寿命: >100X106次
>25X106米
无噪音输出工程导轨
线性精度误差: <0.05％
重复性误差: <0.005mm
*大移动速度: 10m/s
冲击系数: IEC 68-2-29:1968 50g
振动系数: IEC 68-2-6:1982 20g
*大容许电压: DC60V/5KΩ～20KΩ
DC36V/2KΩ～4KΩ
DC24V/1KΩ
温漂系数: <1.5ppm/℃
解析度:无断解析
拉杆（含两端绞接型）或滑块型,通用型或微型
表面电泳防静电和辐射
高耐磨工程滑环和密封
全部为抗寒、耐高温抗老化型: -60℃～+150℃
全部采用高防护等级:拉杆式IP67

所有传感器为绝对位置测量型,输出直流电压信号，也可以通过V/A转换将信号转换成标准的4～20mA直流电流信号，满足远距控制要求。应用范围广阔，包括:注塑机、压铸机、吹瓶机、制鞋机（前帮机、后帮机、EVA注射成型机）、木工机械、印刷机械、包装机械、纸品机械、机械手、飞机操舵、船舶操舵、IT设备等自动化控制领域。
传感器行程从10mm至*大行程3000mm(KTF系列)。满足当今所有设备领域的测量需求。
KTC拉杆型电子尺结构简介

一、拉杆：材质，不锈钢。无磁性，**生锈，表面经无芯研磨及抛光处理，光滑耐磨。外径尺寸φ6mm，确保拉杆与前端盖内φ6.00mm×3.80mm的尘封与φ6.00mm×4.00mm的油封紧密配合，可防止拉杆在往复运动过程中携带杂物或油水进入电子尺内部。拉杆与传感部件的连接采用先进的三爪封闭式卡簧，稳定可靠，轴向承载力大于50kg。
二、铝管：表面经电泳涂漆着色，不会因时间长久而氧化，内部滑轨采用圆柱式大面积接触型，保证电刷支架在铝管内部能够平稳、高速往复运动，即使在剧烈的震动下，也不会影响电子尺的精确度。铝管带有屏蔽保护功能。整体产品在10g冲击下能正常工作。
三、线路板：采用进口高品质碳膜树脂浆料热压成型，经烧结，电脑线性修刻后，使其耐磨性、性线精确度符合行业标准。所有接线端子经焊接、铆接及银胶固化，可靠性高。
四、电刷：采用银钯合金材料，由精密五金模具冲压而成。厚度为0.08mm，有效弹性长度为7.80mm，电刷触点高度为1.00mm，单位直线触点面积为0.22mm2。银铜锌合金材料具有高导电性能，弹性好，耐磨性优良，符合电刷性能要求。经加工成型后的电刷再经点焊加工固定定位支架上，保证电刷与线路板之间工作高度（耐磨使用寿命）、重复精度、分辨率符合行业标准。采用单电刷结构可以保证电子尺具有较小的杂波，同时保证电子尺在整个寿命周期内都具有非常高的分辨率。
五、电刷支架：固定电刷并且在铝管轨道上往复运动。要求其耐磨性、稳定性绝对不能出现丝毫差错，否则电子尺将无法正常工作。电刷支架材料，采用自润滑性耐磨性极为优良的聚四氟乙烯工程材料；结构采用圆柱式大面积接触型滑道，间隙控制在0.05mm，滑道内部有润滑槽，润滑槽内存有高级润滑剂，保证了电刷支架滑道与铝管轨道的磨擦系数降至为*低点。
六、前、后端盖：前端盖的结构具有防水、防油、防尘及角度自由转向活动的功能。避免因安装不水平而影响电子尺使用寿命和精确度。前端盖设有三个排油、排水孔，可随时排出拉杆带入端盖内的水或油。后端盖嵌有接地装置，前后端盖面与铝管端面装有耐温、耐油、耐腐蚀性氟橡胶垫。加强了整个产品的密封等级，即使把整个产品浸入1米深的水中，也不会受到影响。防护等级达到IP67。
七、LC高频吸收电路（可选型、专利产品）：电子尺在工作时，电刷与线路板之间有一定的工作电流，有工作电流就会有电流火花。这种电流火花是肉眼看不到的，只有用100MHz的高频示波器才能检测出来。当工作电流火花频率、幅度过大时，电脑数字会出现快速闪动现象，全闭环控制电脑将无法分辨、取样和有效工作。为了解决这一关键问题，新科电子尺后端盖内部设有LC高频吸收回路模块，可以有效地抑制高频杂波，能有效地提高电气控制系统的工作稳定性。此款电子尺在高速、精密型注塑机的应用中可以替代价值近千美金的磁致伸缩感应尺。
