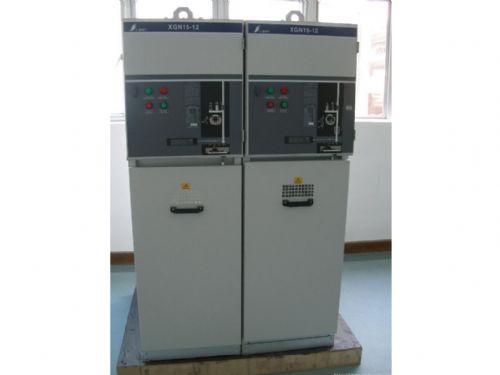

XGN15-12(II)型高压环网柜

价格：电询 产地：河北省泊头市工业开发区 品牌：卓亚 型号：XGN15-12 河北卓亚电气工控设备有限公司 在线咨询

详情介绍更新时间：2013/10/12 10:57:08

　　是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统，作为接受和分配电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。
符合标准：
　　GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-99 《高压开关设备通用技术条件》
IEC420-90/GB16926-1997 《交流高压负荷开关-熔断器组合电器》
GB3804-2004 《3.6kV-40.5kV高压交流负荷开关》
GB3309--1989 《高压开关设备常温下的机械试验》
　　XGN15-12(II)型高压环网柜体结构
母线室
　　母线室布置在柜的上部。在母线室中主母线连接在—起，贯穿整排开关柜。
负荷开关
　　开关室内装有—个三工位负荷开关，　负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6)气体为绝缘介质，开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。
电缆室
　　负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三芯电缆可以采用*简单的非屏蔽电缆头进行连接，同时充裕的空间还可以安装避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置，电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，方便电缆安装。
操动机构，联锁机构和低压控制室
　　带联锁的低压室同时起到控制盘的作用，低压室内装有带位置指示器的弹簧操动机构和机械联锁，装置，也可装设辅助触点，跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置，　同时低压室空间还可供装设控制回路、计量仪表和保护继电器，750mm宽柜有两个相同的低压室，可装更多附件。
　　整个XGN15开关柜可分成上下两个部分，柜的上部包括母线室、负荷开关、操动机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元内的设备进行检修及改造，并可更换整个上部单元。
XGN15-12(II)型高压环网柜基本组件
　　FLN36开关为公司引进国外技术并按照国内电力系统要求而研制开发生产的。
负荷开关有三个状态：
合闸、分闸、接地
　　负荷开关动、静触头均置于加强结构的压铸环氧脂外壳中，以SF6气体为灭弧介质，气压是1.4 bar，每个负荷开关都是终身密封和免维护的，气压表可另外选配。
　　负荷开关在环网柜内典型的安装方式是电缆室和母线室之间置一钢隔板，水平安装。这种安装方式将母线室与电缆室之间相隔离以符合运行维护的*严格的安全要求。
　　假若内部发生燃弧，在负荷开关外壳后部有—个结构薄弱点，它将被冲开，随后柜上面的泄压活门冲开并将过压气流导向柜外。
负荷开关有两种操作机构：
　　单弹簧操动机构(K型)和双弹簧操动机构(A型)，电动机构可以加在以上两种型号的操作机构中以实现远程电动控制。
可选组件
●电动操作：
AC　220V　110V
DC　220V　110V
DC　48V　　24V
●辅助开关：
合闸位置3常开一3常闭
分闸位置3常开一3常闭
接地位置3常开一3常闭
●分励脱扣线圈(A型机构用)
AC　220V　1 10V
DC　48V　　24V
●三遥通信接口
●故障指示器
XGN15-12Ⅲ型柜体结构
●母线室
●负荷开关
●电缆室
●操动机构、联锁机构和低压控制室
上部单元
●三工位SFG或FLN48负荷开关
●带
