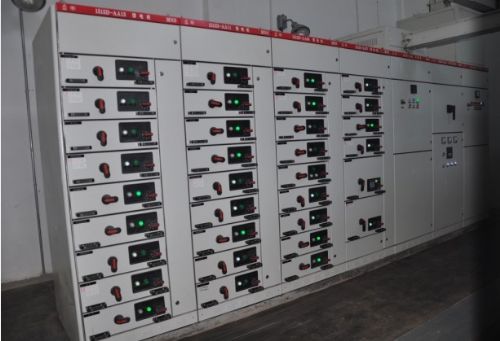

MNS低压抽出式开关柜

价格：电询 产地：河北省泊头市工业开发区 品牌：卓亚 型号：MNS 河北卓亚电气工控设备有限公司 在线咨询

详情介绍更新时间：2013/10/12 10:49:07

　　 为近期开发的新产品。其技术水平达到九十年代国际先进水平。本产品设计紧凑，结构通用性强，组装灵活，采用标准模块设计，是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高，动热稳定性好，电气方案灵活、保护等级高等特点。本装置符合IEC439，VDE660第5部分和GB7251-87《低压成套开关设备》国家标准。ZBK36001-89《低压抽出式成套开关设备》专业标准。
　　正常使用环境条件:
l 周围空气温度不高于+40℃，不低于-50C，并且24h内其平均温度不高于+35℃．
l 大气条件，空气清洁，相对湿度在*高温度为+40℃时不超过50％，在较低温度时允许的有较高的相对湿度，例如+20℃时为90％，但应考虑到温度变化，有可能会偶然地产生适度的凝露。
l 海拔高度不超过2000m。
l 本装置适应于以下温度运输和储存过程：-25至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这个极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
l 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
l 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
产品特点：
本抽出式开关柜为近期开发新产品。其技术水平达到九十年代国际先进水平。
l 设计紧凑：以较小空间能容纳较多的功能单元。
l 结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
l 采用标准模块设计：分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。
l 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
l 技术性能高：主要参数达到当代国际技术水平。
l 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。
l 装配方便：不需要特殊复杂工具。
基本参数：
电气性能
l 额定绝缘电压660V
l 额定工作电压380V，660V
l 主母线*大工作电流5500A(IP00) 4700A(IP30)
l 主母线短时(IS)耐受电流100KA（有效值)
l 主母线短时峰值电流250KA（*大值)
l 配电母线(垂直母线)*大工作电流1000A
l 配电母线(垂直母线)短时峰值电流
l 标准型　　　　90KA（*大值)
l 加强型　　　　130KA（*大值)
防护参数
l 符合IEC529 DIN40050标准
l IP30对大于φ2.5mm固体防护
l IP40对大于φ1.0mm固体防护
l IP54对尘埃和任意方向喷溅作防护
开关柜类型
l 动力配电中心柜(PC)
l 采用ME、F、E、M、AH系列等断路器
l 电动机控制中心柜(MCC)
l 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
l 功率因数自动补偿柜
柜体结构：
开关柜柜体基本结构是由C型型材装配而成。C型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作油漆涂覆。柜体基本结构见图一所示：柜体基本尺寸如图所示
A、动力配电中心（PC）柜
B、电动机控制中心（MCC）柜

外形与安装尺寸
柜体的分区设计：
动力配电中心(PC)
l PC柜内划分成四个隔室；
l 水平母线隔室：在柜的后部；
l 功能单元隔室：在柜前上部或柜前左边；
l 电缆隔室：在柜前下部或柜前右边；
l 控制回路隔室：左柜前上部。
分隔措施：
水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电路单元、均安装于塑料仪表板上。
