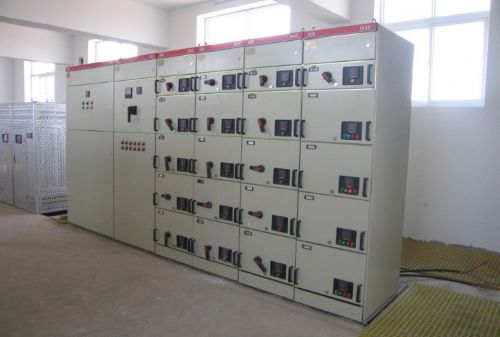

卓亚GCK低压抽出式开关柜

价格：电询 产地：河北省泊头市工业开发区 品牌：卓亚 型号：GCK 河北卓亚电气工控设备有限公司 在线咨询

详情介绍更新时间：2013/10/12 10:44:31

　 适用于三相交流50、60HZ，额定工作电压380V，额定电流4000A及以下的三相四线制及三相五线制电力系统，广泛应用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中心MCC。
型号含义
　使用环境
1、周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
2、周围空气温度为+40℃，相对温度不超过50％，在较低的温度时允许有较高的相对湿度，如+20℃时湿度允许90％，但应考虑到由于温度的变化有可能会产生凝露。
3、户内使用，使用地点的海拔高度不得超过2000M。
4、应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。
结构特点
　　基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处，通过镙钉紧固互相连接
成基本柜架，再按需要加上门，挡板、隔板、抽屈、安装支架以及母线和电组件等零件，组装成一台完整的控制中心柜。本柜结构有下列特点。

1.柜架
柜架采用C型材组装而成，柜架零件及*配套零件由本公司配套供货，保证柜体的精度和质量。
a.零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。(模数E＝20mm，下同)。
b.内部结构件采用镀锌处理。
c.柜体顶盖为可折卸式，拿掉顶盖可以很柜顶的四角装有吊环，用于起吊和装运。
d.外部经磷化处理;然后采用静电环氧粉末喷涂。
e.柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
2.功能单元(抽屉部分)
a.功能单元:馈电单元、电动机单元、公用电源单元。
b.抽屈单元高度模数为200mm，分为1/2单元、l单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额
定电流630A以下。
e.每台MCC柜*多能安装9个一单元的抽屁或18个1/2单元的抽屈。
f.隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。
g.主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
h.功能单元背面具有主电路迸出线插头、辅助电路二次插头及接地插头。
i.接地插头使抽屈在分离试验连接位置时，保证了保护电路的连续性。
j.功能单元隔室采用金属隔板隔开。
k.隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。
l.抽屈单元采用旋转式摊进机构，具有三位置功能，操作简单可靠。
m.抽屉操作机构说明
抽屉推进机构(以下简称机构)是采用镙旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单
元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可逆行电气联锁，避免造
成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装万式灵活。性能可靠。
3.母线系统
a.垂直母线采用聚碳酸脂工程塑料外壳封闭。
b.GCK、GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也
可以装于柜下部。
c.三相水平母线采用铜母线，机械强度高、散热性好。
主要技术参数
开关柜内主要元件性能参数如下：
1、框架式断路器主要有CDW1（德力西产品）、CW1、ME（DW17）、M、F、AH等系列元件，其性能参数详情请参考制造厂家产品样本目录。
2、塑壳断路器主要有CDM1、CM1、TG、NS、S等系列元件，以CDMI为主列举其性能参 数。

订货需知
订货时用户应提供：
1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术数。
2、标明进/出线电缆规格。
3、开关柜内主要电气元件的型号、规格及数量。
4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要求数据。详见母线桥或母线槽的货须知。
5、开关柜使用在特殊环境条件时，应在订货时详细说明。
6、其它具体要求；与本公司协商。
制造厂供货时提供的文件及附件；
1、送货清单；
2、产品合格证；
3、产品样本；
4、出厂检验报告；
5、产品说明书；
6、一次系统图、控制原理和二次接线图；
7、柜门钥匙、操作手柄及合同规定的备品备件；
8、主要元件的使用说明书。

方案组合案例
1、组合方案图

2、组合方案图
