真空多层绝热低温管道

价格：电询 产地：河北省南宫市 品牌：南星 型号：DN15-225 河北南星气体设备有限公司 在线咨询

详情介绍更新时间：2016/2/21 8:34:21

　特点：
　　·管道夹层采用高真空多层绝热结构，使气体对流传热极小至可忽略不计；
　　·高真空绝热材料的有效导热系数小（较发泡聚氨酯小100倍以上）；

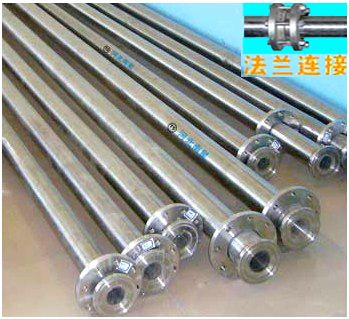

　　·低温绝热管之间采用“撑插式法兰连接”密封性好，法兰处无冒汗结霜，其金属的导热大大降低；
　　·低温绝热管分段制作，方便安装、维护；
　　·管道设工艺先进补偿器，结构安全稳定；
　　·外观设计美观；
　　·整体管道结构设计合理，材料材质控制严格，元件加工工艺先进，管道使用寿命长；
　　·高真空低温绝热管道的漏热量较相同公称直径的堆积绝热管道漏热量小10倍以上；
　　·根据用户需要在低温绝热管上可增设高真空多层绝热低温截止阀、止回阀、紧急切断阀、过滤器、安全放空系统等元件。


主要技术参数
规格（mm) DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN225
内管（mm) Φ20 Φ25 Φ32 Φ38 Φ45 Φ57 Φ76 Φ89 Φ108 Φ133 Φ159 Φ219 Φ245
外管（mm) Φ76 Φ76 Φ89 Φ108 Φ108 Φ114 Φ133 Φ159 Φ168 Φ219 Φ219 Φ273 Φ325
漏热量（W/m) 0.49 0.53 0.63 0.76 0.90 1.01 1.30 1.59 1.93 2.40 2.87 3.82 4.29
工作压力 ≤20MPa（根据用户实际要求设计）
设计温度 -270℃
输送介质 LNG、LO2、LN2、LAr、LH2、LHe
真空夹层漏率Pa·m3/s ≤1X10-10
真空夹层漏放气速率Pa·m3/s ≤1X10-8
封口真空度Pa ≤5X10-2
液氮温度下真空度Pa ≤5X10-3
环境温度 -40℃~60℃
夹层安全装置开启压力 0.6MPa
设计依据 国家有关标准和Q/NQS007-2010《低温绝热管》
