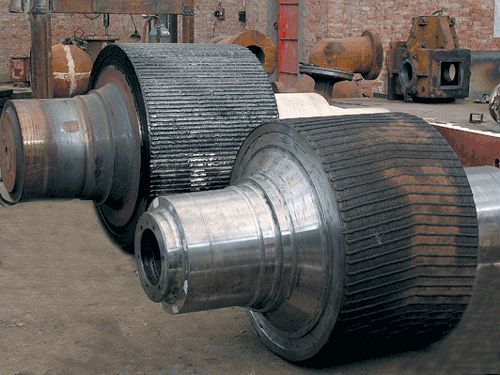

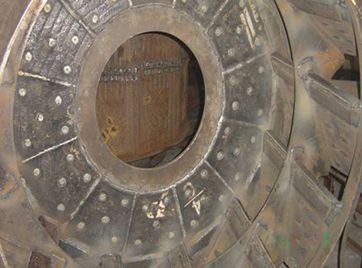

立磨、辊压机修复

价格：电询 型号：各种型号 郑州华威焊业有限公司 在线咨询

详情介绍更新时间：2013/9/28 11:50:20

一、辊衬、盘衬堆焊技术要求

1、热处理工艺及质量控制　
立磨磨辊堆焊过程中需要堆焊两种材料：
堆焊ZD1996-O时，需要将辊体整体加热到90-110℃，保持堆焊时辊体温度T≥80℃；
堆焊ZD902-O（ZD901-O、ZD903-O）时，由于焊道堆焊过程中需要激冷以充分释放应力，造成应力释放裂纹，因此整体温度控制在T≤100℃。

2、机加工工艺及质量控制　
立磨磨辊在堆焊之前，单边留5-8mm的加工余量，以防止在堆焊过程中出现的热变形；确保堆焊后有足够的余量进行精加工；
堆焊完成后，进行精加工，精加工时必须按图纸所要求的尺寸进行加工，确保加工精度、表面粗糙度、以及图纸所规定的技术要求。

3、材料的化学成分指标
A、ZD1996-O药芯焊丝熔敷金属为19％Cr-9％Ni不锈钢，具有较高的强度和韧性，堆焊层抗裂性能优良，焊接工艺性能良好。 C Si Mn Cr Ni 其他
≤0.2 ≤2.0　5.0　5.0-8.0 18.0-22.0 7.0-9.0 ≤2.5

B、ZD902-O耐磨堆焊药芯焊丝为多元合金强化的高碳高铬铸铁型药芯焊丝，其成分如下：
C Si Mn Cr Mo 其他
4.0-6.0 ≤2.0 ≤2.0 25-40 2-8 ≤2.5

4、材料的机械性能指标　
ZD1996-O焊丝熔敷金属硬度：HB 200-300
强度指标（实验室数据）：抗拉强度640MPa，屈服强度440MPa，冲击功　 150J，ZD902-O焊丝熔敷金属硬度：HRC≥60

二、辊衬、盘衬堆焊技术方案

首先对辊套整体进行探伤，确定辊体没有裂纹后，将其安装在*焊接操作台上，待焊。
1、采用ZD1996-O药芯焊丝打底层堆焊
ZD1996-O药芯焊丝熔敷金属为19％Cr-9％Ni-6％Mn不锈钢，具有较高的强度和韧性，堆焊层抗裂性能优良，焊接工艺性能良好。适用于所有钢种的焊接和异种钢焊接时的过渡层焊接，主要用于立磨磨辊打底层堆焊。
2、采用ZD902-O耐磨堆焊药芯焊丝堆焊耐磨层
ZD902-O耐磨堆焊药芯焊丝为多元合金强化的高碳高铬铸铁型药芯焊丝。由于高碳高合金的合理匹配，堆焊层金属含有大量的合金碳化物（M3C2、VC、M7C3），保证了堆焊金属具有优异的抗磨粒磨损性能和一定的抗冲击性能，抗高温磨损性能优良。堆焊层具有细密的网状裂纹，是释放应力所必须的“应力释放裂纹”，有利于防止堆焊层的大面积掉块和剥落。

郑州华威焊业有限公司
主营业务：焊丝生产销售；焊接设备、金属制品、五金电料、建材、机电产品的销售；焊接、耐磨堆焊及维修技术服务
联 系 人 ：李家骧
联系方式：0371-85905286 13503452821 → 联系我时请告知是在建材采购网看到的
