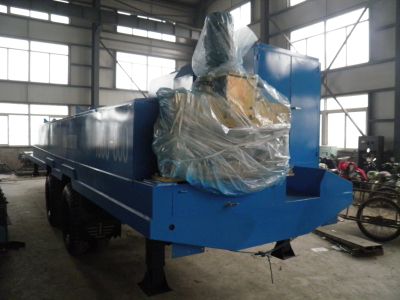

PR-914-400车载式大跨度辊压成型机

价格：200000元/台 产地：辽宁省营口市 品牌：PR 型号：120 规格：120-914-400 营口普瑞机械设备制造有限公司 在线咨询

详情介绍更新时间：2021/7/29 15:45:07

广泛应用于工厂，花园，宾馆，展览馆等建筑的屋顶板，此建筑具有成本低，工期短的特点，因此，此机器在国内外受到了广泛好评。我公司有多种型号的彩钢设备，同时也可以根据您的要求，订做您的机器！1.主要技术参数:
尺寸: 11650mm×2230mm×2400mm
总重量: 约12500KG
控制系统: PLC (欧姆龙)
切割材质: 铬12钼
主机功率: 5.5KW
打弯功率: 3.0KW+1.5KW
切割功率: 3.0KW
咬口功率: 1.1KW+1.1KW
进板宽度: 914mm

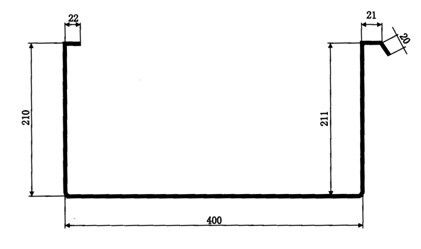

出板宽度:400mm
凹槽深度:210mm
彩板利用率: 43.8％
*大跨度: ≤40m
装运条件: 40英尺高柜
2.产品特点
.机器辊轴都是由45号钢制作，高频淬火，镀硬铬
.机器拱形成型部分叶片厚10毫米，数控铣片。
.出板长度有电子计量器械或机械计量器两种仪器计量。
.机器剪切部分有液压和机械两种方式，控制系统分为手动控制和自动控制，可以根据你的需求进行选择。
.拱板弯曲度的调整采用了助力手轮和计数器，操作简单，保证了质量和尺寸的精度。
.吊具轻巧（美国吊具为 30KG ，我公司吊具为2KG ），便于装卸，吊装速度快。

3.产品配件

名称　　 数量 用途
开卷机  2 开卷用
咬口机  2 成型板锁边组合
托板  16 出　板　托　板
托板支腿 15 出　板　托　板
小支腿  38 调节托板支腿
支腿顶丝 46 涨紧支腿
直板侧支架8 出　板　托　板
吊杆  3 吊装用
吊杆销子 2 连接吊杆
吊具  4 吊装用
手夹子  4 引板用
轴承(208#)4 带动滚轴
驱动链条3(挂） 咬合齿轮
链节  3 连接链子
半节  3 连接链子
大力钳子 1 引　板　用
铁剪子  1 剪　切　用
扳子  1 紧固螺丝扣
手摇把  1 调整机器支腿高度
行程开关 1（套）手动测量直板剪切尺寸
VCD 光盘 2 设备操作演示


3.产品应用
体育场馆、展览厅馆、交易市场、影剧戏院　　
储存仓库、车库机库、粮库冷库、集散大棚
工业厂房、农用暖棚、旧房改造、楼房加层　　
学校医院、旅游设施、集贸市场、娱乐场所

4.结构简介
　　拱型金属屋面始于国外，九十年代初进入我国，其特点是可以满足不同跨度需求，无梁无柱无檩，仅以高强度彩钢板轧制成带肋拱型，经机械咬合成整体。
其主要建筑特点为：
大跨度，4-45米任意选择。
低造价，无梁无檩，空间开阔，投资少，经济实惠。
工期短，每天可以建造1000m2面积。
耐用性好，彩色镀锌钢板，高速机械咬合锁边，自然防水，绝无渗漏，使用年限超过30年。自重轻，可降低总体建设成本，提高综合经济效益。
抗风抗雪载，可以抵抗时速160km/h强风，可以承受148kg/m2的雪载。
造型美观，色彩鲜艳，新颖而富有韵律。丰富多样的屋面形式，赋予建筑物以全新的外观。功能齐，屋面板梁合一，集保温、隔热、通风、采光等多种功能。

5.产品类型表:
类型 　 进板宽度(mm)  出板宽度（mm）
600-300  600 　300
600-305 　　　　600 　305
914-400 　　　　914 　400
914-610　 914 　610
914-650  914 　650
914-700  914 　700
914-750  914 　750
1000-610 1000 　610
1000-680 1000 　680
1000-700 1000 　700
1000-750 1000 　750
1000-800 1000 　800
1200-800 1200 　800
1220-800 1220 　800
1250-800 1250 　800
