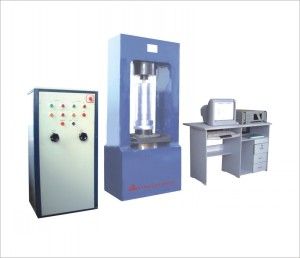

TAW-系列微机控制电液伺服岩石三轴试验机

价格：电询 型号：TAW- 吉林省金力试验技术有限公司 在线咨询

详情介绍更新时间：2013/9/26 13:27:44

用途
　　是一种符合现代岩土力学研究领域，研究岩石(土)力学特性的新型试验设备。该试验机可根据用户不同要求配置围压系统、岩石引伸计、高低温系统、孔隙水压系统、岩石直剪试验系统、及岩石剪切、劈裂夹具等。可自动完成岩石在不同围压下的三轴压缩试验，孔隙渗透试验、高低温环境试验等并可进行单向低周循环及用户自行设置的组合波形程序控制等多种控制方式的三轴试验。在试验中采用宽调速范围的高性能电液伺服比例阀组及计算机数字控制等先进技术，组成全数字式闭环调速控制系统，在试验过程中能够自动精确地控制及显示试验力、围压、轴向变形、径向变形等，可实时地采集、存储、处理、显示试验数据及试验曲线，打印试验报告。控制范围宽、功能多、全部操作键盘化，各种试验参数由计算机进行控制、测量、显示、处理并打印，集成度高，使用方便可靠。

　 该系统采用美国AD公司原装进口器件制造，采用计算机总线设计，测量系统具有自动调零、自动标定、连续全程测量不分档，测量分辨率高达1/200000。可进行试验力、变形、位移等速率控制及恒试验力、恒变形、恒位移控制。无级调速,在试验过程中各种控制方式及速率可任意平滑切换，可实现全量程的全数字闭环控制。

主要功能特点
◆可精确地绘出岩石全过程曲线。
◆可实时动态显示轴向、径向应力一应变曲线。
◆可自动测量轴向、径向变形，自动求出弹性模量及泊松比。
◆压力室采用先进的密封技术及自平衡结构，轴压与围压互不影响。
◆测量控制系统先进，控制精度及自动化程度高，容错性强。
◆试验软件采用VC十十语言编程，模块化设计，具有完善的软件自捡功能，便于维护。
系统组成试验机由主机(可选门式加载框架或四柱式加载框架)、轴向伺服油源、三轴压力室(放置于下压板移动小车之上)、围压系统(包括增压器，围压伺服油源) 、计算机测控系统等部分组成。可根据需要配孔隙水压伺服系统、高低温环境装置、岩石直剪试验装置等。

主要技术规格
　　　　　　　　　　机型
技术参数 TAW-2000KN TAW-1000KN TAW-600（500）KN
*大轴向试验力（kn） 2000 1000 600（500）
试验力测量分辨率 1/200000
试验力测量范围 1～100％FS
试验力测量误差 ±1％
*大围压（wpa） 100 60 60
压测量围分辨率 1/200000
围压测量范围 2～100％FS
围压测量误差 ±2％
轴向位移测量分辨率 0.002
轴向位移测量误差 ±1％
变形测量分辨率 1/200000
变形测量范围 轴向0～10mm 轴向0～8mm
 径向0～5mm 径向0～4mm
变形测量误差 ±0.5％FS
*大孔隙水压（mpa） 0～60 0～40
孔隙水流量精度 ±1％
温度控制范围 -40～200℃
岩石试样规格尺寸（mm） （φ50～φ100）×（100～250） φ50×（100～125）
