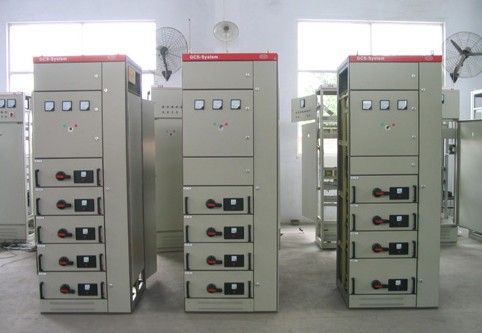

GCS型低压开关柜设备

价格：电询 产地：南阳市 品牌：南阳天中 型号：GCS 南阳天中电器设备有限公司 在线咨询

详情介绍更新时间：2015/5/13 11:43:45

一、主要适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（660），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

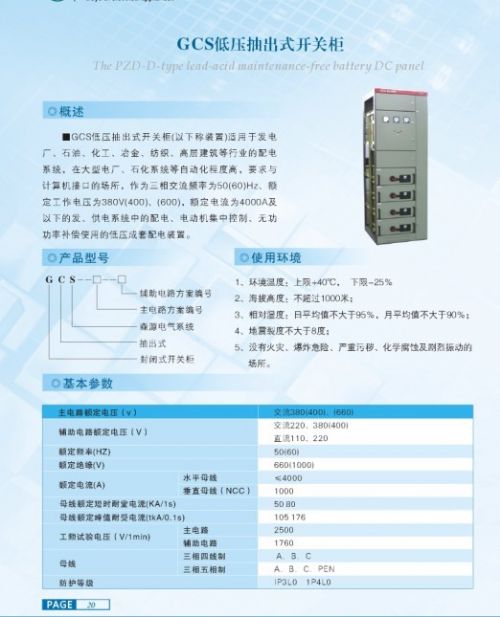

二、产品型号及含义

G　封闭式开关柜

C　抽出式

S　森源电气系统

三、使用环境条件
　　周围空气温度：上限不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限-5℃。
大气条件：周围空气湿度在*高+40℃时不超过50％，在较低温度时，允许有较大的相对湿度。（如+20℃时为90％）
污染等级：2级
海拔高度：安装场地的海拔高度不超过2000m。

四、开关柜技术性能、参数
主电路额定电压：380 V
辅助电路额定电压：220V；380V
额定绝缘电压：660V
额定工作电流:　水平母线≤4000A　垂直母线MCC:1000A
额定短路短时耐受电流：50KA/1S
额定峰值耐受电流：105KA/0.1S
防护等级：IP30（可按用户要求在IP20-IP54之间）
低压开关柜适用于三相五线制，中性点直接接地。

五、产品结构及特点
主构架采用8MF型冷弯型材组装而成，型材的两侧面分别有20mm，100mm，Ф 9.2mm的安装孔,内部安装灵活方便。
柜壳采用2毫米优质敷铝锌板经一系列综合精之加工制成.柜门采用优质钢材,经磷化处理后进行静电喷涂。
装置的各功能室相互隔离，其搁室分为功能单元室、母线室、电缆室，各室相互独立。
　各功能室均采用间隔式布置,即每一电气单元独占一单元隔室,隔室　　小门设有机械连锁装置,隔室内电气单元电源不切除隔室门打不开.　
抽屉层高的模数为160mm,分为1/2单元、1单元、1 单元、2单元、3单元五个尺寸系列，单元回路额定电流400A以下。相同功能单元的抽屉均具有良好互换性，用户可方便地使用备用抽屉，及时消除停电故障。
　抽屉面板具有明显的合分指示及试验位置、隔离位置、抽出位置指示。抽屉单元具有足够的二次接插件（1单元及以上32对，1/2单元为20对），可满足计算机接口和自控回路对接点的要求。
所有外接导线端子,同时铜铝导线适用,出线端子位于柜体后部背接线,后门为开启式铰链门.任何情况下端子能于外界导线可靠连接.每台断路器(630A及800A)的后接线可满足同时外接两根3X240+2x120电缆,且每面低压柜中三台断路器的6根电缆接线排列不受影响,并能容易的接线
工作电流>2500A，主母线为双组双列布置，采用*母线夹具固定于型钢构架上，安装十分方便，稳固性好，可承受80KA短时冲击电流。水平母线与垂直母线之间的电气连接采用*过度连接接头，可降低母线过渡搭接温升。
系统采用三相五线制，主母线按水平方向安装在柜后部封闭的母线室，PE接地线和N中性线均装在柜的前侧底部。并有明显的符号标记.母线支撑采用*母线框
装有电器元件的仪表门用多股软铜线与构架相连，柜内安装元件与构架用滚花螺钉相连，整个柜构成完整的接地保护回路。
进出线柜在其有效高度的上部可安装各种测量仪表及计量电度表，门上均装有观察窗，不打开柜门可观察室内电器元件。
柜内的电器元件完全满足标书、图纸的技术要求。
　与新一代微机测控保护装置配合,构成了智能开关设备.给安装.调试.运行.维护带来了极大的方便,节约了投资.
