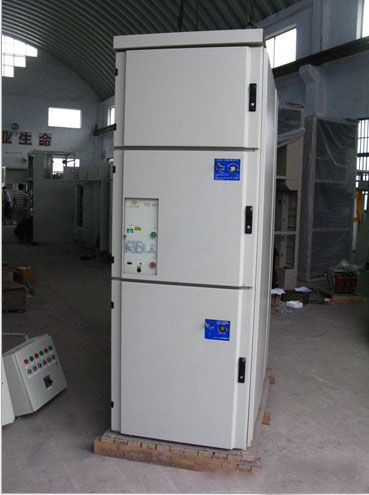

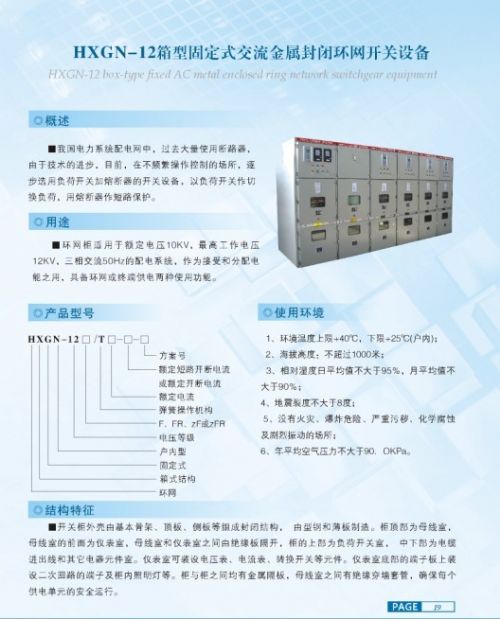

高压环网柜HXGN-12

价格：电询 产地：南阳市 品牌：南阳天中 型号：HXGN-12 南阳天中电器设备有限公司 在线咨询

详情介绍更新时间：2015/5/13 11:43:47

一、适用于额定电压3.6-12kV、额定频率50Hz的户内交流高压成套装置。符合国家标准GB3906-91《3-35kV户内交流金属封闭开关设备》、KL404/T《户内交流高压开关柜订货技术条件》及国际是工委员会IEC-420《交流金属封闭开关设备和控制设备》标准。
二、型号含义
H X G N口- 12
H：环网单元
X:箱式结构
G：固定式
N：户内用
口：设计序号
12：额定电压KV
ZF：真空负荷开关
（R）：熔断器
口：操动机构特征
（S－手动，D－电动）
口：额定电流A
三、 结构说明
1、HXGN-10型环网柜骨架采用国外先进技术的型材拼装而成，整体结构牢固，柜体的顶部为母线室，母线室前面为仪表室，柜体的中上部为负荷开头安装位置。下部为电流进出线和其它元件（如CT、PT）安装。每个室可靠的隔开。　　
2、主开头引进意大利先进技术，具有静触头绝缘罩的进口ISARC负荷开头或FN12A-10D/630型压气式负荷开头和性能稳定可靠。（主开头也可使用真空负荷开头六氟化硫开头或根据用户要求配置）　　
3、柜体具有完善的防止电气误操作装置。　　
4、柜体体积小，占地少，安全可靠

四、技术数据
序　号 项　目 单　位 数　值
1 额定电压 KA 10
2 额定电压 负荷开关柜 A 630
  组合电器柜  125
3 额定短路关合电流（峰值） KA 50
4 额定短路开断电流 KA 31.5
5 额定有功负荷开断电流 KA 630
6 4s热稳定电流 KA 20
7 额定动稳定电流（峰值） KA 50
8 1min工频耐受电压 KA 42（断口、48）
9 雷电冲击耐受电压 KA 75（断口、85）
10 机械寿命 次 10000
11 额定交接电流（组合电器） A 3150
12 操作方式 　 手动或电动
13 防护等级 　 IP2X
五、使用条件
海拔:不超过1000m。
周围空气温度为：-25℃-+40℃
相对湿度：日平均值不大于95％，月平均值不大于90％，无导电性尘埃、腐蚀性气体和水蒸汽的场所，无火灾和爆炸危险的场所，无经常性剧烈震动场所。
六、订货须知：
订货时用户须提供下列资料：
1.主接线方案编号；
2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；
3.开关柜内的电器元件的型号、规格、数量；
