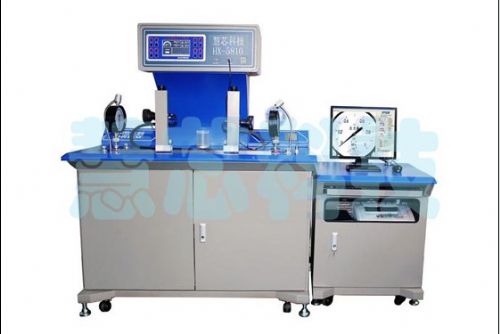

HX-5810全自动压力校验台
![]() |
-
主要特点:CCD自动读表 液压、气压、真空一体化
产品介绍
HX-5810全自动压力校验台集多项专利技术于一体,是国内首创的高科技产品。它采用CCD摄像代替人眼读表,精密数控造压代替人手加压,电控轻敲机构代替人手轻敲,电脑代替人脑计算,使压力仪表的检定真正实现了全过程自动化。
操作者只需装好压力仪表,对准CCD镜头,在计算机上选定该仪表的类型、量程等参数,点击“开始检定”键,校验台立即按国家规程(例如JJG52-1999或JJG49-1999等),自动检定正程和回程的每个压力点。装好仪表以后的全部检定过程不再需要人工参与,检定结束后自动生成检定记录保存到数据库。操作者可以强烈感觉到,以前紧张劳累的工作现在变得轻松自如。
适用于计量、石油、化工、电力、冶金、国防和仪表制造等行业进行压力计量校准和管理。
结构原理
本仪器包括压力源(数控液压/气压系统)、数字式压力传感器、图像处理系统、检定软件、计算机和打印机等。
HX-5810全自动压力校验台采用数控压力源自动加压,通过高精度数字式压力传感器获取标准压力值,利用计算机摄像处理系统识别压力表读数,按照相应的压力仪表检定规程,计算各项误差值并作出检定结论。
计算机在接受“开始检定”命令后,向数控压力源发出检定命令,数控系统精确控制系统压力到达所需的压力点,然后将标准压力值传输到计算机,计算机通过图像处理系统拍摄并识别压力表读数,然后电控轻敲头模拟人手敲击被检表(按照规程要求),再识别一次被检表的读数,识别结果同高精度压力传感器的标准压力值相比较计算,得出压力仪表的各项示值误差。
对于压力变送器和压力传感器,智能压力校验仪测量它们输出的电信号,检定仪控制系统压力到达所需的压力点后,软件读取压力变送器或者压力传感器的电信号值,该值与标准电信号值比较计算得出示值误差。检定完成后对误差数据进行计算处理和保存误差数据,*后显示和打印误差数据表格以及检定结果。
特点优势
功能全:集液压、真空、气压系统于一集;按*新国家检定规程自动检定一般压力表、精密压力表、电接点压力表、真空表、压力控制器、压力变送器和压力传感器。
人工智能:采用数控压力源自动精确造压(升压和降压)到检定点,无需手动打压或微调;
采用电控轻敲机构按规程代替人手轻敲被检表;
采用CCD全真模拟人眼自动识别指针值,不需要人眼观察、人工读数;
采用计算机检定软件自动采集数据、处理数据、判定检定结果、打印检定报告,不需手工采样、人脑计算。
数据管理强:功能强大的检定软件自动处理检定数据,保存所有的检定记录,可随时显示和打印。
标准新:紧跟国家标准,符合*新国家计量检定规程。
1、图像识别部分
采用智能识别每条刻度线和指针的方法,完全解决刻度线分布不均匀和指针旋转中心不统一所带来的技术难题。
对较粗的指针采取识别其几何中心线的方法,精度高。
对常用的压力表,每个压力点识别的精度可以达到刻度线分度值的1/20,对精密压力表,当刻度线超过300条时,识别精度为分度值的1/10,显著优于人眼读表精度。
2、数控压力源(国家专利技术)
采用高精度步进电机加压装置和0.05级传感器进行控制,控制压力精度高,例如10MPa点可以控制在10±0.02MPa,决不会产生压力泵过冲(压力超过需要的值)现象,可靠性高。
压力介质采用变压器油,对于禁油的气压表,增加一个油水隔离器即可检定。
该压力发生装置是目前国内*佳的方案,可能是国内*一不再需要手工来微调压力阀门的装置,所以有不少单位提出单独购买加压部分。 - 天津世纪慧芯科技发展有限公司
