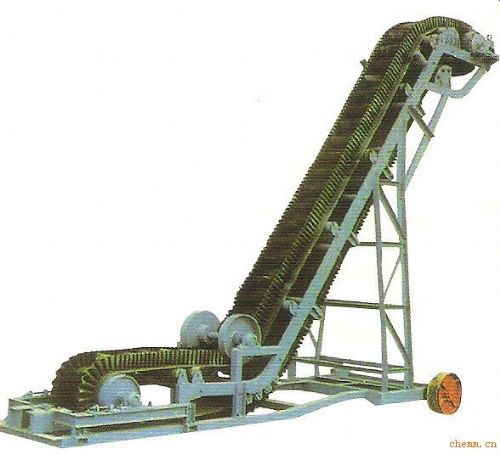

大倾角波状挡边带式输送机

价格：电询 溧阳市中通环保机械有限公司 在线咨询

详情介绍更新时间：2013/9/30 9:34:06

　　一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料。

　　适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料）； 结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）、便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。
　　大倾角皮带输送机（挡边带式输送机）工作原理:
　　挡边带式输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

主要特点:
　　1、高倾角　2、大出率　3、不撒料　4、布置灵活
　　大倾角皮带输送机（挡边带式输送机）主要用途:
　　1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
　　2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
　　3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
　　4.挡边带式输送机输送倾角0°-90°范围内。
　1、整机布置形式大倾角波纹挡边带式输送机主要有以下几种布置形式,其中第三种*为常用（整机布置图例见下图）：
　　2、主要部件
　　⑴、输送带波纹挡边胶带由三部分组成：用普通输送带作为基带，在带的两侧增加波形挡边；横隔板横装在两波形挡边之间。横隔板主要有T、C、TC三种布置形式，其间距根据输送量、输送倾角及物料块度等要求确定。输送带的主要结构及规格见图二与表2。
⑵、驱动装置本系列输送机的驱动装置分为开式和闭式两种形式。开式驱动装置为电机+减速机驱动形式，它有多种组合，可根据用户需要选配。 闭式驱动装置是指采用电动滚筒作为传动滚筒， 占用空间小，便于布置，应*选用。
　　⑶、改向装置用于输送带变角。一般在水平－倾斜－水平布置形式中上下各一套。由于国产输送带横向刚性差，为了不增加成本，该装置配有大小压轮各一个，小轮压波边，大带轮压空边，变角效果好，*大变角可达90°，且过渡尺寸小，结构紧凑。
　　⑷、托辊上平托辊，下平托辊（回程托辊）的间距，可根据带宽，挡边高，输送倾角大小，输送物料堆积密度诸因素，按800～1500mm布置。其中受料端间距一般为200～400mm，弧段也可采用一组托辊用来改向或作为上托辊。
　　⑸、清扫器及拍打装置清扫器安装于尾部改向滚筒前方，用于清除输送带非工作面的物料。拍打装置用来振打胶带从而使物料完全落入漏斗内。
　　⑹、传动滚筒传动滚筒分为钢光面滚筒和覆盖胶面滚筒两种。闭式驱动装置采用电动滚筒作为传动滚筒；开式驱动装置的传动滚筒一般采用钢板焊接结构。
　　⑺、逆止器当输送机倾角较大时，为防止满载时突然停车而产生输送带倒滑现象应安装逆止器。采用闭式驱动装置时,逆止器设在电动滚筒内的两端轴上。采用开式驱动装置时，逆止器设在减速器内的高速轴上。
　　⑻、张紧装置本系列输送机设有螺旋张紧、车式张紧和垂直张紧三种形式，张紧行程的大小和张紧位置按所需张力而选择。
　　⑼、机架、护罩、导料槽等本系列输送机机架分头架、尾架、中间架、中间支腿、改向压轮支架等几大部分。中间腿和中间架、中间架和支架,中架、支腿、支架和预埋钢板现场搭接。导料槽有敞开式和封闭式两种。机架尺寸可根据用户需要随机设计。
　　⑽、电器及安全保护装置① 电器设备的保护主回路设有电压电流仪表指示器，并有短路、断路、过载、缺相、接地等项保护及声光报警指示。② 安全保护及检测装置根据带式输送机输送工艺要求与系统或单机的工作情况进行选择。常用的保护和检测装置如下：1）输送带跑偏检测装置；2）沿线紧急停车用双向拉绳开关；3）打滑检测装置；4）防溜槽堵塞装置；5）纵向撕裂信号报警装置；6）拉紧信号报警装置；7）制动信号报警装置； 8）测温信号报警装置等。
