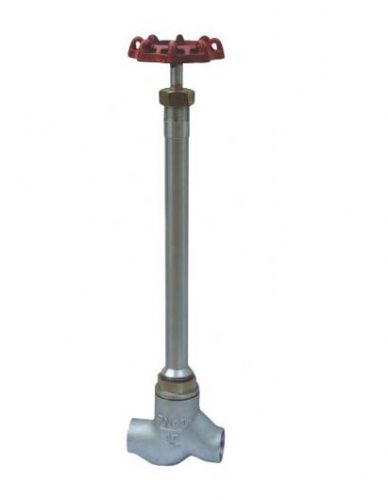

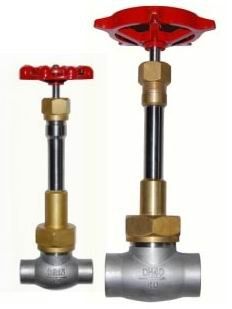

DJ61Y低温截止阀/氧气阀

DJ61Y低温截止阀/氧气阀
价格:电询
产地:浙江温州市瓯北镇
品牌:浙氧
型号:DJ61Y/DJ64F/DJ61F/DH61F
浙江凯意得阀门有限公司
在线咨询
详情介绍更新时间:2014/4/8 9:07:01
用途及特点
主要用于管道系统在低温状态下对液氧、液氮等介质的截断或接通。该系列产品的特点:①阀门的流道为大圆弧过渡流线型,使介质在流道中的阻力较小;②填料密封有双填料、单填料两种形式可使用在不同的场合,双填料能有效地防止冷损,从而使密封效果得到加强,保证介质不外漏,并使手轮处于常温下,启闭灵活。
此类型阀主要用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
主要技术参数
公称通径:10;15;20;25;32;40;50;65;80;100
公称压力:4.0MPa
适用温度:-196℃~+40℃
阀体 不锈钢
阀盖 不锈钢
阀杆 不锈钢
密封圈 聚四氟乙烯
适用介质 氧气、氮气、氩气、二氧化碳、惰性气体等
主要外形及连接尺寸
产品代号 H(开) H(关) A L D D1 D2
10 DJ61F-40P 253 248 65 8 Ф60 Ф10 Ф14.5
15 DJ61F-40P 253 248 65 8 Ф60 Ф15 Ф18.5
20 DJ61F-40P 308 300 80 10 Ф90 Ф20 Ф25.5
25 DJ61F-40P 308 300 80 10 Ф90 Ф25 Ф28.5
32 DJ61F-40P 352 340 100 10 Ф110 Ф32 Ф38.5
40 DJ61F-40P 352 340 100 12 Ф110 Ф40 Ф45.5
50 DJ61F-40P 430 413 160 15 Ф160 Ф50 Ф57.5
65 DJ61F-40P 435 418 180 20 Ф160 Ф65 Ф70.5
80 DJ61F-40P 480 460 200 30 Ф240 Ф80 Ф89.5
100 DJ61F-40P 480 460 220 30 Ф240 Ф100 Ф108.5

DH61F低温止回阀(见图5)
性能规范
公称通径:10;15;20;25;32;40;50;65;80;100
公称压力:4.0MPa
适用温度:-196℃~+40℃
适用介质 氧气、氮气、氩气
阀体 不锈钢
阀顶 铜
主要外形尺寸和连接尺寸
产品代号 主 要 外 形 尺 寸 和 连 接 尺 寸(mm)
A L    D
10 DH61F-40P 65 8 Ф60
15 DH61F-40P 65 8 Ф60
20 DH61F-40P 80 10 Ф90
25 DH61F-40P 80 10 Ф90
32 DH61F-40P 100 10 Ф110
40 DH61F-40P 100 12 Ф110
50 DH61F-40P 160 15 Ф160
65 DH61F-40P 180 20 Ф160
80 DH61F-40P 200 30 Ф240
100 DH61F-40P 220 30 Ф240
