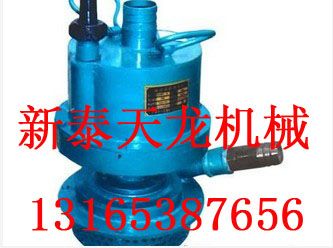

QYW25-70风动潜水泵

价格：3000元/台 产地：山东省新泰市 品牌：天龙 型号：QYW25-70 新泰市天龙机械有限公司 在线咨询

详情介绍更新时间：2013/11/17 11:00:26

技术参数：
额定扬程10-70米， 额定流量 10-38米3/小时， 额定转速3500~5500转/分，使用风压 0.5～0.7Mpa，负荷耗气量5-6米3/分，重量28KG,外形尺寸(长*宽*高)330*220*470毫米（不包括接头和消音器）.

结构与工作原理
由风动马达、水泵、油雾器、管接头和消声器五个部分组成。
1.风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2.水泵部分：由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3.油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4.管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5.消声器部分：消声器是由钢板冲压焊接而成，装在排气口处
