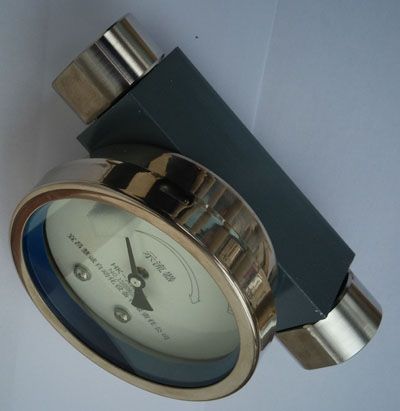

示流信号器

价格：电询 产地：湖北宜昌 品牌：慧诚 型号：hk-x 宜昌慧诚自动化设备有限责任公司 在线咨询

详情介绍更新时间：2016/1/25 10:01:02

一、特点：

1）　不受环境限制，不受振动干扰。

2）　杠杆、轴承机构在介质外，不怕污染。

3）　有指针、表盘直接显示管内流体流量。

4）　有双控功能既可用于*大与*小流量控制，又可用于报警流量与停机流量控制，还可以用于流速显示。

5）　采用全密封结构将示流器波纹管腔与流体介质隔绝，能避免因杂质进入波纹管内而引起靶杆动作失灵，在任何水质如泥沙、浮游生物丰富等恶劣条件下能正常工作。

二、主要技术指标：

1、流量选取范围：

量程代号
调节范围（L/min）
管道直径
接口连接螺纹（选）
管道连接法兰（选）

15
4～20
1/2”
G1”
DN15

25
5～30
1”
G1”
DN25

40
6～65
1”
G1”
DN40

50
15～80
2”
G1”
DN50

65
50～150
2”
G1”
DN65

80
80～200
3”
G1”
DN80

100
100～400
4”
G1”
DN100

120
150～600
5”
G1”
DN120

150
300～1000
6”
G1”
DN150

175
450～1500
7”
G1”
DN175

200
600～2000
8”
G1”
DN200

400
1000～4000

G1”
DN400

800
3000～10000

G1”
DN800

1000
8000～20000

G1”
DN1000


2、介质温度：－20～100℃；

3、*高使用压力：标准型为1.6MPa，

4、工作介质粘度：＜1×10－3M2/s，高粘度介质或浆液请特殊订货；

5、安装方式：水平安装，前直管段≥10D，后直管段≥5D；

6、接口连接：管螺纹G或者法兰F（GB9119-88），也可按用户要求生产；

7、流量动作值可自行调整。

8、电气容量参数：AC380V、3A；AC220V、3A；DC220V、3A任选。


显示流量指示器，油流指示器，显示流量控制器，流量显示器
一、概述：
宜昌慧诚自动化设备有限责任公司（详情可咨询0717-6487246、7876066、13986784134）销售的HK-S型微小流量显示流量指示器，油流指示器，显示流量控制器，流量显示器是观察管道内介质流动情况的必要辅件。通过流量指针指示流量大小，给出报警信号。该仪表广泛用于冷却系统、润滑系统、油压流动监测、供燃料系统、石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体流动反应情况，同时给出报警信号。
二、原理：
微小流量显示流量指示器为磁控行程传感。仪表通过位移变化，使指针随着流量的大小变化，产生示流指示。该仪表设计合理、操作方便、使用寿命长、适应性广且整个装置采用标准化设计，从而保证了本产品性能的稳定可靠；
三、主要指标：
1、流量范围：
型号 功能代 码 量程代号 流量范围估值（L/min） 接口连接螺纹 管道连接法兰


HK

S 10 0.14～2 G1/4” DN10
  15 0.2～10 G1/2” DN15
  20 4～25 G3/4” DN20
  25 5～65 G1” DN25
  32 6～160 G 1-1/4” DN32
  40 12～65 G 1-1/2” DN40
  40以上 可参用HK-X选用示流控制器
2、介质温度：-20～+85℃；
3、显示精度：±4％；
4、受控精度：±4％；
5、触点容量：220AC　1A；
3、*高使用压力：标准型为0.6MPa，
4、工作介质粘度：＜1×10－3M2/s，高粘度介质或浆液请特殊订货；
5、安装方式：*好水平安装；前直管段≥10D，后直管段≥5D；
6、压力损失：DN25以下（含DN25）≤0.03MPa，DN25以上≤0.02Mpa；
7、接口连接：管螺纹G或者法兰F（GB9119-88），也可按用户要求生产。
四、选型例范：
选型：HK-S15/10G1/2。选型释义：HK-S～显示流量指示器；15～量程代号；10～流量范围上限；G1/2～连接螺纹尺寸。
